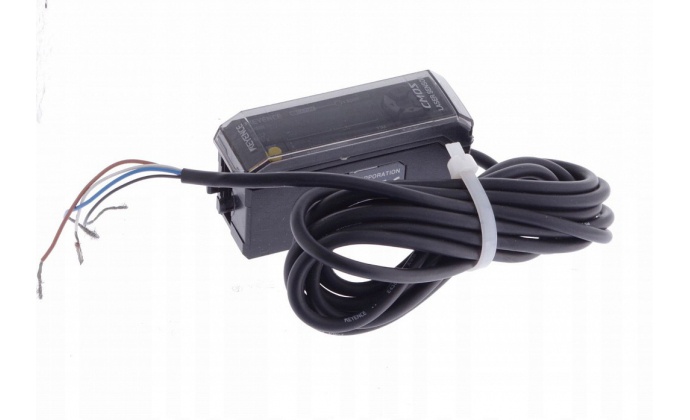

GV-21P

Modelul

GV-21P

Typ

Jednostka wzmacniacza, Jednostka główna

Pobór mocy: Tryb normalny

Maks. 2200 mW (przy 30 V: maks. 73,3 mA)

Pobór mocy: Częściowy tryb Eco

Maks. 1700 mW (przy 30 V: maks. 56,7 mA)

Pobór mocy: Pełny tryb Eco

Maks. 1600 mW (przy 30 V: maks. 53,3 mA)

Wskaźnik wyświetlacza

Podwójny wyświetlacz 7-segmentowy (Aktualna wartość: 3-cyfrowy czerwony wskaźnik LED, wartość zadana: 3-cyfrowy zielony wskaźnik LED)
+ 2-kolorowy 13-poziomowy pasek LED (czerwony, zielony)

Wyjście

PNP

Wyjście sterujące

PNP otwarty kolektor x 2 kanały, maks. 30 V DC /maks. 100 mA, napięcie szczątkowe maks. 1 V

Wejście sterujące

Wejście zatrzymania emisji, wejście przełączania banku, wejście zmiany, wejście taktujące, czas odpowiedzi wejścia: 20 ms

Czas odpowiedzi

1,5/3/10/20/50 ms

Wskaźniki stanu działania

Wyjście sterujące: Czerwone diody LED x 2 Wyświetlacz kanałowy: Zielona dioda LED x 2 Wskaźnik emisji promieniowania laserowego
Zielona dioda LED Inne: Zielona dioda LED x 2/Red LED x 3

Parametry znamionowe: Napięcie zasilania

10–30 V DC, w tym tętnienie 10% (międzyszczytowe), klasa 2^*1

Odporność na warunki otoczenia: Temperatura otoczenia

Od -10 do +55°C (bez zamarzania)

Odporność na warunki otoczenia: Wilgotność względna

Od 35% do 85% wilg. wzgl. (bez kondensacji)

Odporność na warunki otoczenia: Odporność na drgania

10–55 Hz, podwójna amplituda 1,5 mm; dla każdej z osi X, Y oraz Z przez 2 godziny.

Materiał

Materiał obudowy, pokrywa wyświetlacza: Poliwęglan, nasadki przycisków: Poliacetal; przewód: PVC

Masa

Ok. 110 g

^*1 W przypadku dodania jednostek pomocniczych, napięcie zasilania musi wynosić 11–30 V DC.
