Opis

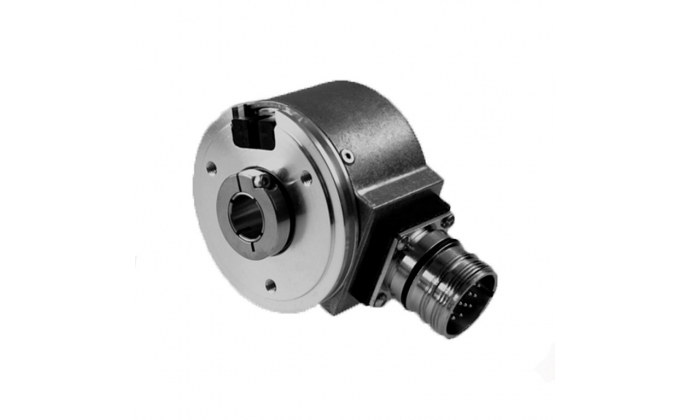

Incremental Encoder BHF 16.24K500-L2-A
- Encoder with blind hollow shaft ø12 mm
- Optical sensing method
- Max. 500 pulses per revolution
- Small profile depth
- Versatile mounting accessories
BHF 16.24K500-L2-A Enkoder Inkrementalny
Technical data - electrical ratings
| Voltage supply | 10...30 VDC |
| Consumption typ. | 180 mA (4.5 VDC, w/o load) |
| Pulses per revolution | max 500 |
| Reference signal | Zero pulse, width 90° |
| Sensing method | Optical |
| Output frequency | ≤750 kHz |
| Output signals | A 90° B, N + inverted |
| Output stages | Push-pull short-circuit proof |
| Interference immunity | EN 61000-6-2 |
| Emitted interference | EN 61000-6-3 |
| Approval | UL approval / E217823 |
Technical data - mechanical design
| Size (flange) | ø58 mm |
| Shaft type | ø12 mm (blind hollow shaft) |
| Protection EN 60529 | IP 65 |
| Operating speed | ≤6000 rpm (IP 65) |
| Operating torque typ. | 0.037 Nm (IP 65) |
| Material | Housing: aluminium |
| Housing: steel (connection -5) | |
| Flange: aluminium | |
| Operating temperature | -20...+85 °C |
| Relative humidity | 95 % non-condensing |
| Resistance | EN 60068-2-6 |
| Vibration 10 g, 10-200 Hz | |
| EN 60068-2-27 | |
| Shock 50 g, 11 ms | |
| Connection | Connector M23, radial |
| Weight approx. | 300 g |
