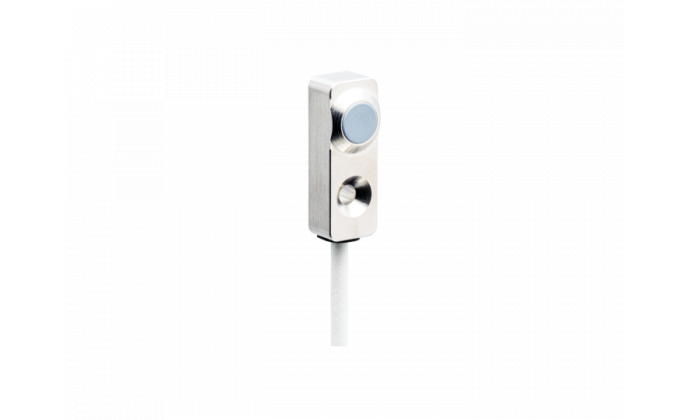

IF08.D03L-Q25.GP1I.7VNU - Indukcyjne czujniki odległości

IF08.D03L-Q25.GP1I.7VNU - Indukcyjne czujniki odległości

KOD PRODUCENTA: 11244232
KATEGORIA: Czujniki indukcyjne do detekcji odległości - Czujniki subminiaturowe
Producent: Baumer
Produkt występuje w kategoriach:
976.75 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 112
wn@newtech.com.pl
+48 32 237 61 98 w. 117
rw@newtech.com.pl
Opis
Inductive distance sensors - miniature
  • pomiar odległości
  • 0 ... 3 mm
  • PNP / push-pull
  • IO-Link
  • złącze flylead M8
  • -20... 70 °C
  • IP 67
Dane technicze
Dane podstawowe
typ montażu Quasi-flush
specjalny typ zlinearyzowane
typ pomiar odległości
odległość pomiarowa Sd 0 … 3 mm
rozdzielczość < 0.005 mm (Tryb wysokiej dokładności)
powtarzalność 0.01 mm
ustawialne IO-Link
nauczanie Jednopunktowy, dwupunktowy, okno
błąd liniowości ± 10 µm (S = 0 ... 2 mm)
± 90 µm (S = 0 ... 3 mm)
dryf temperaturowy ± 2 % (w pełnej skali; S = 0 ... 2 mm)
± 6 % (w pełnej skali; S = 0 ... 3 mm)
histereza < 99 % (regulowane)
Dane elektryczne
czas odpowiedzi (charakterystyka fabryczna) < 1 ms
częstotliwość przełączania 1.25 kHz
zakres napięcia zasilania +Vs 8 … 30 VDC
maksymalny pobór prądu przy braku obciążenia 15 mA
obwód wyjściowy PNP
Push-pull
IO-Link
wyjście prądowe < 50 mA
zabezpieczenie przeciwzwarciowe tak
zabezpieczenie przed odwróconą polaryzacją tak
Dane mechaniczne
typ prostokątna
materiał obudowy stal nierdzewna
wymiary 8 mm
długość obudowy 24.6 mm
typy przyłączy Flylead connector PUR M8, L=200 mm
maksymalny moment dokręcenia 0.8 Nm
Warunki środowiskowe
temperatura pracy -20 … +70 °C
klasa ochrony IP 67
Interfejs komunikacyjny
interfejs IO-Link V1.1
szybkość transmisji danych 230,4 kBaud (COM 3)
czas cyklu ≥ 0.6 ms
długość danych procesowych 32 Bit
struktura danych procesowych Bit 0 = SSC1 (odległość)
Bit 1 = SSC2 (odległość)
Bit 3 = alarm
Bit 4 = SSC3 (częstotliwość)
Bit 5 = SSC4 (licznik)
Bit 16-31 = pomiar 16 Bit
rodzaj portu IO-Link Klasa A
parametry regulowane Measuring range
Switching point
Switching hysteresis
Measured value filtering
Time filters
Output logic
Output circuit
Counter
Deactivate the sensor element
dodatkowe dane Distance
Frequency
Operating cycles
Operating hours
Boot cycles
Operating voltage
Device temperature
Histograms
