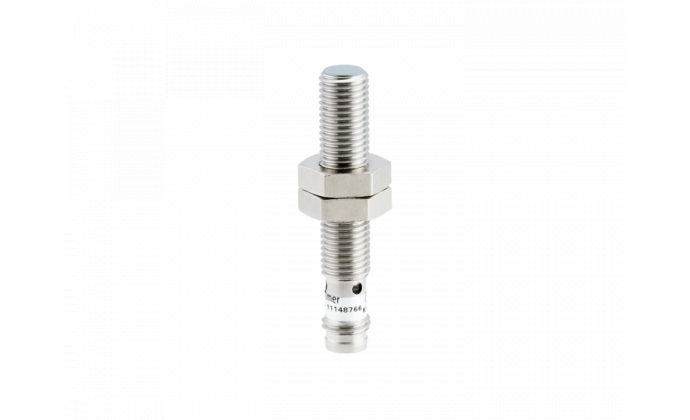

IR08.D03L-Q46.UA1T.7SL - Indukcyjne czujniki pomiaru odległości

IR08.D03L-Q46.UA1T.7SL - Indukcyjne czujniki pomiaru odległości

KOD PRODUCENTA: 11175999
KATEGORIA: Czujniki indukcyjne do detekcji odległości - Czujniki standardowe
Producent: Baumer
Produkt występuje w kategoriach:
981.44 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 112
wn@newtech.com.pl
+48 32 237 61 98 w. 117
rw@newtech.com.pl
Opis

Indukcyjne czujniki pomiaru odległości

  • 0 … 3 mm
  • wyjście napięciowe
  • Teach-in
  • złącze M8
  • -25 … 75 °C
  • IP 67
Dane technicze
Dane podstawowe
typ montażu Quasi-flush
specjalny typ zlinearyzowane
odległość pomiarowa Sd 0 … 3 mm
czułość 3,33 V/mm
rozdzielczość < 0.003 mm (stat.)
< 0.009 mm (dynam.,S = 0 ... 2 mm)
< 0.018 mm (dynam.,S = 0 ... 3 mm)
powtarzalność 0.01 mm
ustawialne Teach-in
błąd liniowości ± 10 µm (S = 0 ... 2 mm)
± 90 µm (S = 0 ... 3 mm)
dryf temperaturowy ± 2 % (w pełnej skali; S = 0 ... 2 mm)
± 6 % (w pełnej skali; S = 0 ... 3 mm)
Teach-Feedback LED żółta
Dane elektryczne
czas odpowiedzi (charakterystyka fabryczna) < 2 ms
zakres napięcia zasilania +Vs 12 … 30 VDC
maksymalny pobór prądu przy braku obciążenia 12 mA
obwód wyjściowy wyjście napięciowe
sygnał wyjściowy 0 ... 10 VDC
obciążenie rezystantywne > 4000 Ohm
zabezpieczenie przeciwzwarciowe tak
zabezpieczenie przed odwróconą polaryzacją tak
Dane mechaniczne
typ gwint cylindryczny
materiał obudowy stal nierdzewna
wymiary 8 mm
długość obudowy 46 mm
typy przyłączy konektor M8
maksymalny moment dokręcenia 10 Nm (A: 7 Nm)
Warunki środowiskowe
temperatura pracy -25 … +75 °C
klasa ochrony IP 67
