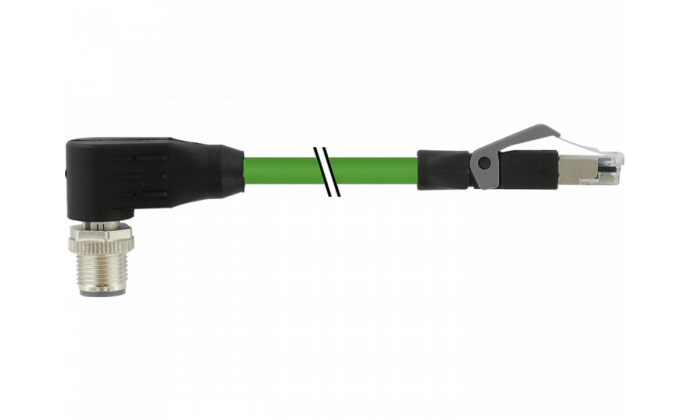

KSW 33A/KSG45AR1000G/E - Connection cable
KOD PRODUCENTA: 11701262
KATEGORIA: Indukcyjne baumer - Czujniki indukcyjne - Czujniki indukcyjne z interfejsem IO-Link - Przewody / Łączność - Przewody / Konektory - Przewody łączeniowe
Producent: Baumer
Produkt występuje w kategoriach:
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
- M12, męski, kodowanie D, 4-biegunowy; PUR, 1000 cm, ekranowany; RJ45, męski, 4-biegunowy
- Odpowiednie dla robotyki ± 180 °/m
- Głowica czujnika A: IP67; głowica czujnika B: IP20
- Kabel: dobra odporność na ogień, oleje
Dane technicze
| Strona A | |
| Głowica czujnika A: Połączenie | M12 |
| Głowica czujnika A: Kątowe wyjście kabla | 90° |
| Head A: Cable outlet to inlay | 315° |
| Head A: Gender | Żeńskie |
| Głowica czujnika A: Kodowanie | D |
| Głowica czujnika A: Liczba biegunów | 4 |
| Głowica czujnika A: LED | nie |
| Head A: Width across flats | AF13 |
| Head A: Tightening torque | 0.6 Nm |
| Głowica czujnika A: Materiał nakrętki radełkowanej | Odlew cynkowo-ciśnieniowy, powierzchnia Ni |
| Głowica czujnika A: Kolor | Czarny |
| Strona A tulei etykietującej | tak |
| Strona B | |
| Głowica czujnika B: Połączenie | RJ45 |
| Głowica czujnika: Kątowe wyjście kabla | 0° |
| Head B: Gender | Żeńskie |
| Głowica czujnika B: Liczba biegunów | 4 |
| Głowica czujnika B: LED | nie |
| Głowica czujnika B: Kolor | Czarny |
| Strona B tulei etykietującej | tak |
| Kable | |
| Długość kabla | 1000 cm |
| Tolerancja długości | ± 15 cm |
| Ekranowanie | tak |
| Budowa przewodu | 19 × 0.16 mm |
| AWG | 22/19 |
| Osłona zewnętrzna: Materiał | PUR |
| Osłona zewnętrzna: Kolor | Zielony |
| Średnica przewodu | 6.6 mm ± 5% |
| Dane elektryczne | |
| napięcie robocze | max. 60 V DC |
| Napięcie robocze (tylko z listy UL) | 30 V DC |
| Napięcie nominalne | 300 V |
| Rezystancja styku | max. 30 mOhm |
| Operating current per contact | max. 1.5 A |
| Dane mechaniczne | |
| Głowica czujnika A: Stopień ochrony | IP67 |
| Głowica czujnika B: Stopień ochrony | IP20 |
| Promień gięcia (ruchomy) | min. 12 × średnica zewnętrzna |
| Promień gięcia (po zamocowaniu) | min. 8 × średnica zewnętrzna |
| Naprężenia skręcające w ° | ± 180 °/m |
| parametry otoczenia | |
| Zakres temperatur (ruchomy) | - 20 ...+ 60 °C |
| Zakres temperatur (stały) | - 25 ...+ 80 °C |
| Kabel: Zakres temperatur (stały) | - 40 ...+ 80 °C |
| Dragchain capable | nie |
| Głowica czujnika A: Odporność na chemikalia | nie |
| Głowica A: Odporność na ogień | HB (UL 94) |
| Głowica A: Odporność na działanie oleju | ASTM 1 oil, mineral oils, limited to hydraulic oils |
| Głowica czujnika A: Odporność na działanie kwasów i zasad | nie |
| Głowica czujnika A: Stopień zanieczyszczenia | 3 |
| Głowica czujnika: Odporność chemiczna | nie |
| Głowica B: Odporność na ogień | HB (UL 94) |
| Głowica B: Odporność na działanie oleju | ASTM 1 oil, mineral oils, limited to hydraulic oils |
| Głowica czujnika B: Odporność na działanie kwasów i zasad | nie |
| Głowica czujnika B: Stopień zanieczyszczenia | 3 |
| Kabel: Odporność chemiczna | nie |
| Kabel: Odporność na ogień | Conform UL 1581 §1060 (FT1), §1061 (cable flame), §1080 (VW-1), IEC 60332-1-2 Std. |
| Kabel: Odporność na olej | Zgodność z normą IEC 60811-2-1, ICEA S-82-552, ASTM-oil 1 Std. |
| Kabel: Odporny na działanie kwasów i zasad | nie |
| Kabel: bez silikonu | tak |
| Dane handlowe | |
| Eclass | 27061801 |
(
