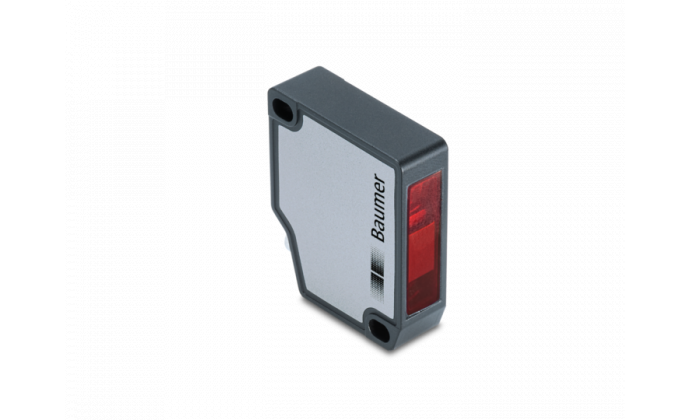

OM30-P0550.HV.YIN - Pomiarowe czujniki odległości
KOD PRODUCENTA: 11231082
KATEGORIA: Czujniki miniaturowe do 550mm
Producent: Baumer
4051.95 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
Czujnik wydajności
- Automatyczna regulacja czasu ekspozycji zapewniająca dokładne pomiary na zmieniających się materiałach
- Wysoka odporność na światło otoczenia pozwala na wiarygodne pomiary niezależnie od warunków otoczenia
- Punktowy kształt wiązki zapewniający precyzyjny pomiar
- Regulowane filtry dla wyjątkowo stabilnych wyników pomiarów
Dane technicze
| Dane podstawowe | |
| typ | pomiar odległości |
| odległość pomiarowa Sd | 50 … 550 mm |
| zakres pomiarowy Mr | 500 mm |
| ustawialne | Teach-in: przycisk / IO-Link |
| zasilanie przy rozruchu | LED zielona |
| wskaźnik stanu wyjścia | LED żółta |
| powtarzalność | 2 … 86 µm |
| błąd liniowości | ± 0.23 % Mr |
| typ wiązki | punkt |
| dryf temperaturowy | 0,08 % Sde/K |
| Źródło światła | |
| źródło światła | pulsująca dioda laserowa |
| długość fali | 660 nm |
| klasa lasera | 2 |
| Maksymalna moc impulsu | 2 mW |
| Długość impulsu | 0.001 ... 1.2 ms |
| Okres impulsu | 0.2 ... 3.4 ms |
| Dane elektryczne | |
| Opóźnienie reakcji | 0.4 ms |
| częstotliwość pomiarowa | 5000 Hz |
| zakres napięcia zasilania +Vs | 12 … 28 VDC |
| maksymalny pobór prądu przy braku obciążenia | 50 mA |
| obwód wyjściowy | Analogowe i cyfrowe |
| sygnał wyjściowy | 4 ... 20 mA / 2 ... 10 mA |
| obciążenie rezystantywne | < (+Vs - 9 V) / 0.02 A |
| wyjście prądowe | < 100 mA |
| zabezpieczenie przeciwzwarciowe | tak |
| zabezpieczenie przed odwróconą polaryzacją | tak, Vs względem GND |
| Interfejs komunikacyjny | |
| interfejs | IO-Link V1.1 |
| rodzaj portu IO-Link | Klasa A |
| szybkość transmisji danych | 230,4 kBaud (COM 3) |
| czas cyklu | ≥ 1 ms |
| długość danych procesowych | 48 Bit |
| struktura danych procesowych | Smart Sensor Profile - DMS PDI48.INT32_INT8 Bit 0 = SSC1 (odległość) Bit 2 = jakość Bit 3 = alarm Bit 8-15 = współczynnik skali Bit 16-47 = pomiar 32 Bit |
| Dane mechaniczne | |
| długość / średnica | 13.6 mm |
| wysokość / długość | 49 mm |
| głębokość | 40.3 mm |
| typ | prostokątny, widok od przodu |
| materiał obudowy | die-cast zinc |
| czoło (optyka) | szkło |
| typy przyłączy | konektor M8 4 pin |
| szerokość | 67 g |
| Warunki środowiskowe | |
| odporność na zmianę oświetlenia lokalnego | < 100 kLux |
| klasa ochrony | IP 67 |
| temperatura pracy | -10 … +50 °C |
| temperatura przechowywania | -20 … +60 °C |
| drgania (sinusoidalne) | IEC 60068-2-6:2008 1 mm p-p at f = 10 - 55 Hz, duration 5 min per axis 30 min endurance at f = 55 Hz per axis |
| udary (pół-sinusoidalne) | IEC 60068-2-27:2009 30 g / 11 ms, 6 wstrząsy na oś i kierunek |
(
