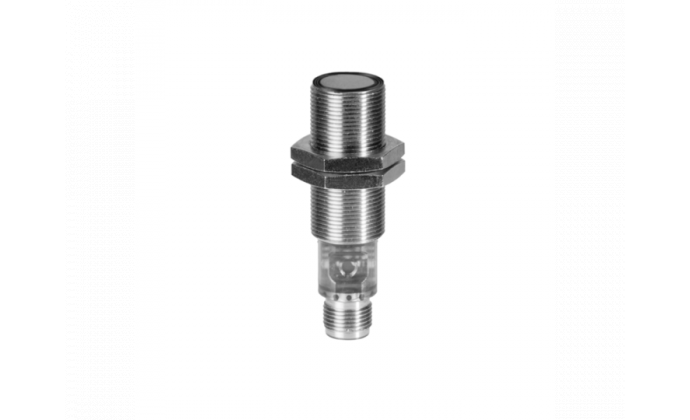

UR18.DA5.2-UAMJ.9SF - Ultradźwiękowe czujniki do pomiaru odległości

UR18.DA5.2-UAMJ.9SF - Ultradźwiękowe czujniki do pomiaru odległości

KOD PRODUCENTA: 11220939
KATEGORIA: Solidne czujniki ultradźwiękowe z elastyczną parametryzacją - Czujniki cylindryczne
Producent: Baumer
Produkt występuje w kategoriach:
1416.66 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 112
wn@newtech.com.pl
+48 32 237 61 98 w. 117
rw@newtech.com.pl
Opis
  • 20 ... 1500 mm
  • wyjście napięciowe
  • qTeach, line-Teach, IO-Link
  • złącze M12 5 pinów
  • -25 ... 65 °C
  • IP 69
Dane technicze
Dane podstawowe
zakres skanowania Sd 20 … 1500 mm
zakres skanowania bliski granicznemu Sdc 20 … 1500 mm
górna granica zakresu skanowania Sde 20 … 1500 mm
wersja IO-Link dwukanałowy
typowa histereza 4 % Sde
powtarzalność 0.5 mm
rozdzielczość < 0.3 mm
Czas odpowiedzi: ton < 70 ms
Czas uwolnienia: toff < 70 ms
dryf temperaturowy > 50 mm < 2 % of distance to target Sde
dryf załączenia zasilania skompensowana po 15 min.
częstotliwość dźwięku 200 kHz
ustawialne qTeach, line-Teach, IO-Link
wskaźnik świetlny LED żółta
zasilanie przy rozruchu LED zielona
osie pomiarowe położenia < 2°
Dane elektryczne
zakres napięcia zasilania +Vs 12 … 30 VDC
typowy pobór prądu 35 mA
obwód wyjściowy wyjście napięciowe
sygnał wyjściowy 0 ... 10 V / 10 ... 0 V
wyjście prądowe < 100 mA
spadek napięcia Vd < 3.5 VDC
tętnienie szczątkowe < 10 % Vs
zabezpieczenie przeciwzwarciowe tak
zabezpieczenie przed odwróconą polaryzacją tak, Vs względem GND
Interfejs komunikacyjny
interfejs IO-Link V1.1
szybkość transmisji danych 38,4 kBaud (COM 2)
czas cyklu ≥ 12 ms
długość danych procesowych 48 Bit
struktura danych procesowych Bit 0 = SSC1 (odległość)
Bit 1 = SSC2 (odległość)
Bit 2 = jakość
Bit 3 = alarm
Bit 5 = SSC4 (licznik)
Bit 8-15 = współczynnik skali
Bit 16-47 = pomiar 32 Bit
rodzaj portu IO-Link Klasa A
dodatkowe dane Distance
Excess gain
Operating cycles
Operating hours
Boot cycles
Operating voltage
Device temperature
Histograms
parametry regulowane Punkt przełączania Histereza przełączania Filtrowanie wartości pomiarowej Filtry czasowe Wskaźniki stanu LED Logika wyjścia Układ wyjściowy Licznik Formowanie wiązki Charakterystyka wyjścia analogowego Funkcja na pinie 5 Funkcja Znajdź mnie Tryb uczenia
Dane mechaniczne
typ gwint cylindryczny
materiał obudowy stal nierdzewna (V2A) / TR90
powłoka czoła aktywnego PEEK
długość / średnica 18 mm
wysokość / długość 64 mm
typy przyłączy konektor M12 5 pin
Warunki środowiskowe
temperatura pracy -25 … +65 °C
temperatura przechowywania -40 … +75 °C
klasa ochrony IP 69
Klasa ochrony (połączenie) IP 67
