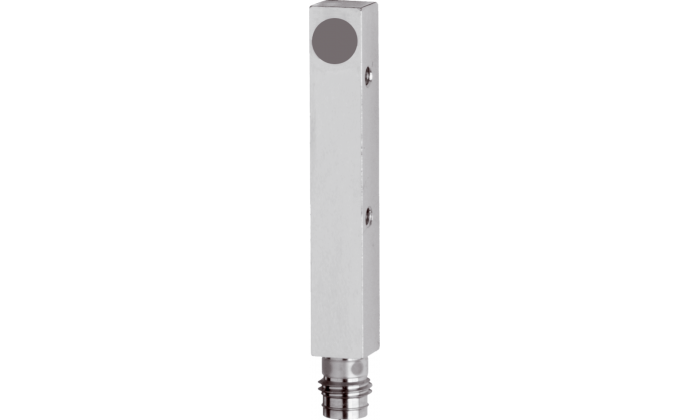

DCCQ 08 M 04/10 AK-TSL
KOD PRODUCENTA: 204790
KATEGORIA: Czujniki indukcyjne analogowe
Producent: di-soric
599.41 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Opis
Seria Analog INA obejmuje bardzo precyzyjne indukcyjne czujniki zbliżeniowe z analogowym wyjściem prądowym i napięciowym. Nadają się one do pomiaru odległości części metalowych w procesach produkcyjnych lub kontrolnych, w których niewielkie zmiany odległości mogą odzwierciedlać jakość produktu.
- Analogowe wyjście napięciowe
- Analogowe wyjście prądowe
- Bardzo elastyczny kabel
- Zintegrowany wzmacniacz
- Zabezpieczenie przeciwzwarciowe
Dane technicze
| Funkcje elektryczne | |
| Napięcie robocze | 15 … 30 V DC |
| Wewnętrzny pobór mocy | 10 mA |
| Wytrzymałość napięciowa izolacji | Zgodnie z IEC 60947-5-2 (7.2.3.1) |
| Funkcje mechaniczne | |
| Rodzaj montażu | quasi-flush |
| Wymiary obudowy | 8 x 8 mm |
| Długość obudowy | 59 mm |
| Wysokość obudowy | 8 mm |
| Szerokość obudowy | 8 mm |
| Materiał obudowy | Mosiądz (CuZn, niklowany) |
| Moment dokręcania (max.) | 4 Nm |
| Certyfikaty, zatwierdzenia | |
| Klasa ochrony | III, praca na niskim napięciu ochronnym |
| Funkcje ogólne | |
| Zasada działania | indukcyjny |
| Ocena | analog |
| Wykonanie | Konstrukcja prostopadłościenna |
| Charakterystyka | bardzo duży zasięg roboczy |
| Seria produktowa | INA Analog |
| Wyjścia, wejścia, interfejs | |
| Wyjście analogowe | 0 … 10 V |
| Zakres detekcji, zakres pomiarowy, granice tolerancji | |
| Odległość przełączania (SN) | 0 … 4 mm |
| Znormalizowana płytka pomiarowa | 12 x 12 x 1 mm |
| Przełączanie histerezy (max.) | 5 % |
| Działanie w czasie | |
| Częstotliwość przełączania | 1600 Hz |
| Warunki otoczenia | |
| Temperatura otoczenia podczas pracy | -25 … +70 °C |
| Typ ochrony | IP 67 |
| Połączenie elektryczne | |
| Połączenie | Złącze, M8, 3 piny, kodowanie A |
(
