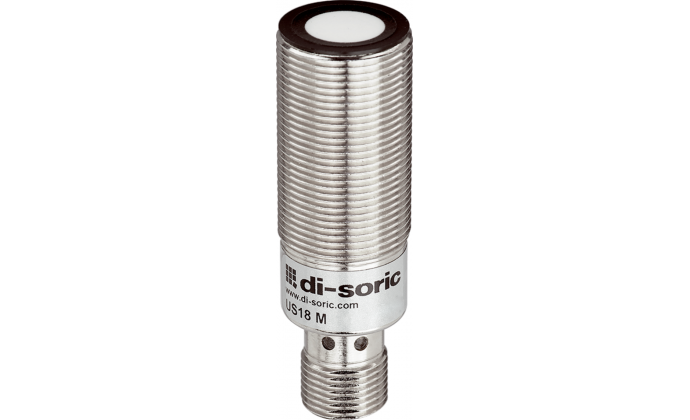

US 18 M 800 IU-B4

KOD PRODUCENTA: 213063

KATEGORIA: US-M18

Producent: di-soric

995.69 PLN

(netto)

7-14 dni

Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu. 

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)

Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:

+48 577 575 085
rs@newtech.com.pl

Opis

US-M18 jest standardowym modelem w niewielkiej obudowie, dzięki czemu czujnik jest bardzo kompaktowy. Nadaje się do pomiaru średnich zasięgów i może być używany do przełączania lub pomiaru. Dzięki trzem trybom i pozostałym ustawieniom automatyczne uczenie jest wyjątkowo łatwe. IO-Link zapewnia stałe monitorowanie funkcji i parametrów urządzenia oraz umożliwia rozszerzone możliwości regulacji.

IO-Link
Możliwość konfiguracji jako czujnik ultradźwiękowy lub bariera
3 różne tryby uczenia
Regulowany zasięg roboczy
Bardzo wąska wiązka pomiarowa / niewielka strefa martwa
Funkcje przełączania: Zamykanie/otwieranie, możliwość uczenia funkcji okna
Odporność na zabrudzenia
Niewielkie wymiary
Wytrzymała metalowa obudowa
Stopień ochrony IP 67

Dane technicze

Funkcje elektryczne
Napięcie robocze	18 … 30 V DC
Prąd bez obciążenia (maks.)	40 mA (24 V DC)
Ochrona przed odwrotną polaryzacją	yes, except for the analog output PIN2
Zabezpieczenie przed zwarciem	Yes
Wytrzymałość napięciowa izolacji	500 V
Funkcje mechaniczne
Wymiary obudowy	M18 x 55 mm
Gwint	M18 x 1
Długość obudowy	55 mm
Wyjście przesyłowe	osiowe
Odległość montażu (czujnika od czujnika)	550 mm
Materiał obudowy	Mosiądz (niklowany)
Materiał	Żywica epoksydowa, PUR (powierzchnia przetwornika)
Masa	30 g
Certyfikaty, zatwierdzenia
Klasa ochrony	III, praca na niskim napięciu ochronnym
Funkcje ogólne
Zasada działania	Czujnik ultradźwiękowy, bariera ultradźwiękowa
Ocena	cyfrowe, analogowe
Wykonanie	Gwint
Charakterystyka	IO-Link
Parallel operation possible	Yes
Zasięg działania
Tryby pracy	Funkcja Master/Slave (synchronizacja lub praca wielokierunkowa)
Zakres realizacji	Sensor, 2 x M18 nuts
Funkcje	Analog 0…10V / 4…20mA / 0… 20mA (Pin 2), Teach, Out 1, IO-Link, multiplex, synchronization (PIN 4)
Wyjścia, wejścia, interfejs
Wyjście przełączające	Push-pull, 150 mA, NO/NC, przełączane
Max. prąd przełączania	150 mA
Spadek napięcia (maks.)	2 V
Wyjście analogowe	0 … 10 V, 4 … 20 mA (0 ... 20 mA IO-Link)
Interfejs	IO-Link (V1.1, COM2 (38.4kBd) Smart Sensor Profile)
Wytrzymałość na obciążenie	> 10 KΩ (0 … 10 V) / < 400 Ω (4 … 20 mA / 0 ... 20 mA)
Zakres detekcji, zakres pomiarowy, granice tolerancji
Nominalna odległość przełączania (Sn)	800 mm
Zakres	80 … 800 mm
Zakres regulacji	80 … 800 mm (Teach in)
Rozdzielczość	1.0 mm (Adjusted measuring range/4095 (analog output))
Znormalizowana płytka pomiarowa	200 x 200 mm
Przełączanie histerezy (max.)	2 … 20 mm (regulowane za pośrednictwem IO-Link)
Powtarzalność	< 1 mm
Błąd liniowości	< 0.5 %
Wyświetlacz, obsługa
Regulacja czułości	Remote teach
Wyświetlacz	LED 1x zielona - status, 1x żółta - wyjście przełączające
Działanie w czasie
Częstotliwość pomiaru	100 Hz
Ultrasonic frequency	200 kHz
Częstotliwość przełączania	< 5 Hz
Opóźnienie gotowości (maks.)	300 ms
Warunki otoczenia
Temperatura otoczenia podczas pracy	-25 … +70 °C
Dryf temperatury	0.2 %/K (compensated)
Dryf temperatury	< 1 %/Sn (skompensowane)
Typ ochrony	IP 67
Połączenie elektryczne
Połączenie	Złącze, M12, 4 piny
Akcesoria
Kabel przyłączeniowy	VKHM … /4
