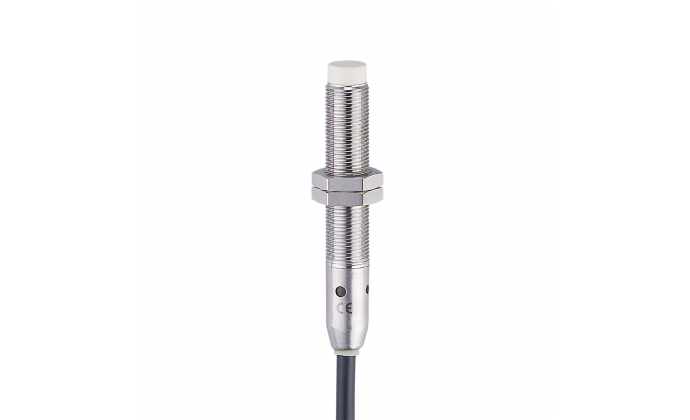

IFM210 - Czujnik indukcyjny

IFM210 - Czujnik indukcyjny

KOD PRODUCENTA: IFM210
KATEGORIA: Do zastosowań mobilnych
Producent: ifm electronic
302.53 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IFK3007-BPKG/M/60V/6M/ZH
  • Znaczna odporność na wstrząsy i drgania umożliwiająca stosowanie w maszynach mobilnych
  • Aprobata typu E1 Kraftfahrt-Bundesamt (Niemieckiego Urzędu Transportu Samochodowego)
  • Znaczna odporność na zakłócenia
  • Duży zakres temperatury roboczej i napięcia roboczego
  • Dobre zabezpieczenie przed wnikaniem zgodnie z wymaganiami trudnych warunków środowiskowych
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Zakres pomiarowy [mm] 7
Obudowa typ gwintowany
Wymiary [mm] M12 x 1 / L = 79
Zastosowanie
Cechy szczególne Zwiększony zakres wykrywania
Aplikacja Zastosowanie w aplikacjach mobilnych i trudnych w realizacji
Dane elektryczne
Napięcie robocze [V] 10...60 DC
Pobór prądu [mA] < 10
Klasa ochrony II
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Maks. spadek napięcia wyjścia przełączającego DC [V] 2.5
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 200
Częstotliwość przełączania DC [Hz] 300
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Zakres pomiarowy [mm] 7
Zasięg pomiaru rzeczywistego Sr [mm] 7 ± 10 %
Zasięg roboczy [mm] 0...5.67
Zwiększony zakres pomiarowy tak
Dokładność / odchylenie
Współczynnik korygujący stal: 1 / stal nierdzewna: 0.7 / mosiądz: 0.5 / aluminium: 0.5 / miedź: 0.4
Histereza [% z Sr] 1...20
Dryft punktu przełączania [% z Sr] -10...10
Warunki pracy
Temperatura otoczenia [°C] -40...85
Ochrona IP 67; IP 69K
Testy / dopuszczenia
EMC
automotive area
noise emission and noise interference: ECE R10 E1 type approval
noise immunity according to DIN ISO 11452-2 100 V/m
conducted interference in 24 V networks to ISO 7637-2: 2004 (pulse 1 to 4) and ISO16750-2: 2012 (load dump)
pulse 1 2a 2b 3a 3b 4 Load dump
severity level III III III III III III Test A
failure criterion C A C A A C C
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV mains line to line
EN 61000-4-6 HF conducted 10 V
EN 55011 class B
Odporność na wibracje
EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20...50 °C
50 sweep cycles, 1 octave per minute, in 3 axes
Odporność na wstrząsy
EN 60068-2-27 Ea 100 g 11 ms half-sine; 3 shocks each in every direction of the 3 coordinate axes / -40...85 °C
Odporność ciągła na wstrząsy
EN 60068-2-27 40 g 6 ms; 4000 shocks each in every direction of the 3 coordinate axes / -20...50 °C
Fast temperature change
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cycles
Próba natrysku solanki
EN 60068-2-52 Kb severity level 5 (4 test cycles)
MTTF [lata] 666
Zatwierdzenie UL
Ta 0...40 °C
Enclosure type Type 1
power supply Hazardous voltage
File number UL E174191
Dane mechaniczne
Waga [g] 283
Obudowa typ gwintowany
Montaż non-flush mountable
Wymiary [mm] M12 x 1 / L = 79
Oznaczenie gwintu M12 x 1
Materiały housing: stainless steel; sensing face: LCP natural; LED window: PEI; lock nuts: brass
Wyświetlacze / elementy robocze
Wyświetlacz
switching status 4 x 90° LED, yellow
Akcesoria
Items supplied
lock nuts: 2
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Przewód: 6 m, PUR; zachowanie podczas spalania w ECE R118 rev. 2; 3 x 0,5 mm²
