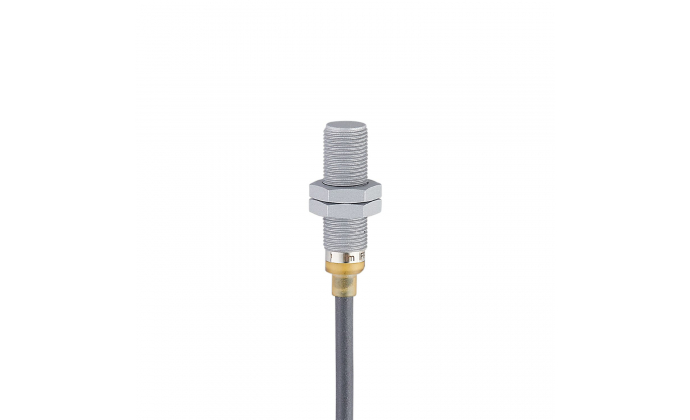

IFR212 - Całometalowy czujnik indukcyjny

IFR212 - Całometalowy czujnik indukcyjny

KOD PRODUCENTA: IFR212
KATEGORIA: Całometalowe czujniki indukcyjne
Producent: ifm electronic
Produkt występuje w kategoriach:
285.60 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IFB3004BBPKG/AM/SC/2M/PUR
  • Odporny na żużel spawalniczy dzięki powłoce zapobiegającej przywieraniu
  • Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
  • Wysoka odporność na wstrząsy i drgania
  • Wyjątkowo krótka obudowa do montażu w ograniczonej przestrzeni
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Sensing range 4
Obudowa typ gwintowany
Dimensions M12 x 1 / L = 40
Zastosowanie
Cechy szczególne Halogen-free; Drag chain suitability; Increased sensing range; Full-metal housing; Magnetic-field immune
Aplikacja Zastosowanie w pracach spawalniczych
Ciśnienie znamionowe
50 bar5 MPa
Uwaga dot. przeciążalności
sensing face
Odporność na pole magnetyczne tak
Dane elektryczne
Operating voltage 10...30 DC
Current consumption < 10
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Max. voltage drop switching output DC 2.5
Permanent current rating of switching output DC 100
Częstotliwość przełączania DC 2
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Sensing range 4
Real sensing range Sr 4 ± 10 %
Operating distance 0...3.24
Zwiększony zakres pomiarowy tak
Dokładność / odchylenie
Współczynnik korygujący steel: 1 / stainless steel: 0.7 / brass: 0.6 / aluminium: 0.5 / copper: 0.2
Histereza 3...15
Switch point drift -10...10
Warunki pracy
Temperatura otoczenia -40...85
Ochrona IP 65; IP 66; IP 67; IP 68; IP 69K
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 HF conducted10 V
EN 55011class B
Odporność na uderzenia
1 J
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 sweep cycles, 1 octave per minute, in 3 axes
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms half-sine; 3 shocks each in every direction of the 3 coordinate axes
Odporność ciągła na wstrząsy
EN 60068-2-2740 g 6 ms; 4000 shocks each in every direction of the 3 coordinate axes
Fast temperature change
EN 60068-2-14 NaTA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cycles
Próba natrysku solanki
EN 60068-2-52 Kbseverity level 5 (4 test cycles)
MTTF 1188
Embedded software included tak
Zatwierdzenie UL
Ta-25...75 °C
Enclosure typeType 1
power supplyLimited Voltage/Current
UL Approval no.A019
File number ULE174191
Dane mechaniczne
Waga 86
Obudowa typ gwintowany
Montaż flush mountable
Dimensions M12 x 1 / L = 40
Oznaczenie gwintu M12 x 1
Materiały stainless steel (316L/1.4404) anti-spatter; sensing face: stainless steel (316L/1.4404) anti-spatter; LED window: PEI; lock nuts: brass anti-spatter
Tightening torque 6
Możliwość stosowania z łańcuchami kablowymi tak
Możliwość stosowania z łańcuchami kablowymi
bending radius for flexible usemin. 10 x cable diameter
bending cycles> 5 Mio.
W pełni metalowa obudowa tak
Wyświetlacze / elementy robocze
Wyświetlacz
switching statusLED, yellow
operationLED, green
Akcesoria
Items supplied
lock nuts: 2
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Cable: 2 m, PUR, Halogen-free, Ø 4.9 mm; not irradiated (can be recycled); 3 x 0.34 mm² / resistant to welding sparks
