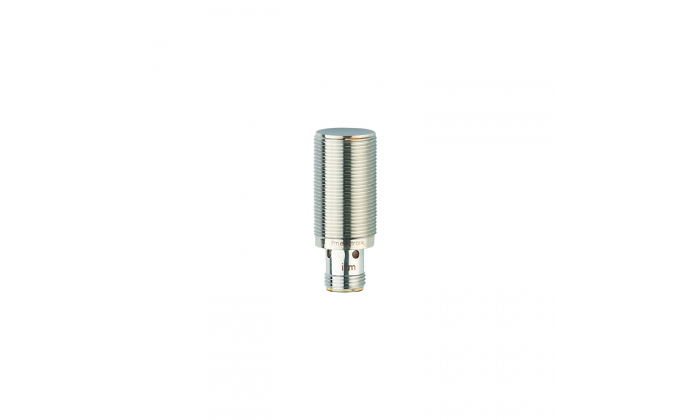

IGC263 - Całometalowy czujnik indukcyjny

IGC263 - Całometalowy czujnik indukcyjny

KOD PRODUCENTA: IGC263
KATEGORIA: Całometalowe czujniki indukcyjne
Producent: ifm electronic
261.19 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IGB3008BAPKG/AM/V4A/US-104
  • Do stosowania w obrabiarkach i obróbce metali
  • Odporny na oleje i czynniki chłodzące
  • Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
  • Wyraźnie widoczne wskazanie stanu przełączenia
  • Bezpieczne wykrywanie dzięki dużemu zakresowi wykrywania i niskim tolerancjom czujnika
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie zamknięty
Sensing range 8
Obudowa typ gwintowany
Dimensions M18 x 1 / L = 45
Zastosowanie
Cechy szczególne Pozłacane styki; Zwiększony zasięg wykrywania; W pełni metalowa obudowa
Aplikacja Zastosowanie w obrabiarkach, chłodziwach i smarach.
Ciśnienie znamionowe
100 bar10 MPa
Uwaga dot. przeciążalności
sensing face
Dane elektryczne
Operating voltage 10...30 DC
Current consumption < 10
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie zamknięty
Max. voltage drop switching output DC 2.5
Permanent current rating of switching output DC 100
Częstotliwość przełączania DC 100
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Sensing range 8
Real sensing range Sr 8 ± 10 %
Operating distance 0...6.48
Zwiększony zakres pomiarowy tak
Dokładność / odchylenie
Współczynnik korygujący steel: 1 / stainless steel: 0.7 / brass: 0.6 / aluminium: 0.5 / copper: 0.2
Histereza 3...15
Switch point drift -10...10
Warunki pracy
Temperatura otoczenia -40...85
Ochrona IP 65; IP 66; IP 67; IP 68; IP 69K
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 HF conducted10 V
EN 55011class B
Odporność na uderzenia
1 J
Odporność na wibracje
EN 60068-2-6 Fc20 g (10...3000 Hz) / 50 sweep cycles, 1 octave per minute, in 3 axes
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms half-sine; 3 shocks each in every direction of the 3 coordinate axes
Odporność ciągła na wstrząsy
EN 60068-2-2740 g 6 ms; 4000 shocks each in every direction of the 3 coordinate axes
Fast temperature change
EN 60068-2-14 NaTA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cycles
MTTF 1217
Embedded software included tak
Zatwierdzenie UL
Ta-25...70 °C
Enclosure typeType 1
power supplyLimited Voltage/Current
UL Approval no.A012
File number ULE174191
Dane mechaniczne
Waga 44.4
Obudowa typ gwintowany
Montaż flush mountable
Dimensions M18 x 1 / L = 45
Oznaczenie gwintu M18 x 1
Materiały stainless steel (316L/1.4404); sensing face: stainless steel (316L/1.4404); LED window: PEI; lock nuts: brass white bronze coated
Tightening torque 50
W pełni metalowa obudowa tak
Wyświetlacze / elementy robocze
Wyświetlacz
switching status4 x LED, yellow
Akcesoria
Items supplied
lock nuts: 2
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne - wtyk
Połączenie Connector: 1 x M12; coding: A; Contacts: gold-plated
