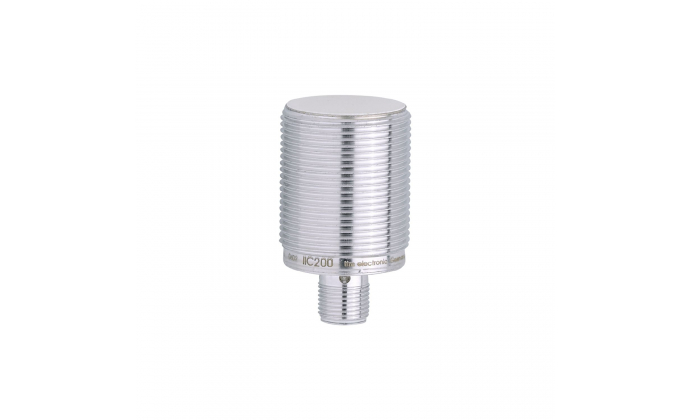

IIC220 - Czujnik indukcyjny AS-i

KOD PRODUCENTA: IIC220

KATEGORIA: Indukcyjne ifm - Odporne na działanie chłodziw i olejów

Producent: ifm electronic

356.67 PLN

(netto)

7-14 dni

Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu. 

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)

Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:

+48 32 237 61 98 w. 101
bn@newtech.com.pl

Opis

IIK2014BASI /M/US-104

Do stosowania w obrabiarkach i obróbce metali
Odporny na oleje i czynniki chłodzące
Z interfejsem AS-i
Wyraźnie widoczne wskazanie pracy i stanu przełączenia
Stale czytelna laserowa etykieta typu

Dane technicze

Charakterystyka produktu

Projekt elektryczny

AS-i

Zakres pomiarowy [mm]

Obudowa

typ gwintowany

Wymiary [mm]

M30 x 1.5 / L = 60

Zastosowanie

Cechy szczególne

Pozłacane styki

Aplikacja

Zastosowanie w obrabiarkach, chłodziwach i smarach.

Dane elektryczne

Napięcie robocze [V]

26.5...31.6 DC

Pobór prądu [mA]

< 30

Klasa ochrony

III

Ochrona przed odwrotną polaryzacją

tak

Max. opóźnienie załączenia [ms]

1000

Wyjścia

Projekt elektryczny

AS-i

Częstotliwość przełączania DC [Hz]

100

Strefa działania

Zakres pomiarowy [mm]

Zasięg roboczy [mm]

0...11.34

Dokładność / odchylenie

Współczynnik korygujący

stal: 1 / stal nierdzewna: 0.7 / mosiądz: 0.5 / aluminium: 0.45 / miedź: 0.35

Histereza [% z Sr]

1...20

Warunki pracy

Temperatura otoczenia [°C]

-25...70

Ochrona

IP 68; ("płyn chłodzący")

Testy / dopuszczenia

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF conducted	10 V
EN 55011	class B

MTTF [lata]

1390

Zatwierdzenie UL

Ta	-25...70 °C
Enclosure type	Type 1
power supply	Limited Voltage/Current
File number UL	E174191

Klasyfikacja AS-i

Wersja AS-i

2.1

Extended addressing mode

tak

Konfiguracja I / O AS-i [hex]

Kod identyfikacyjny AS-i [hex]

A.F

Certyfikat AS-i

57401

Przypisanie bitów danych

Designation	switching signal	not used	not used	not used
status = 0	target outside the active zone	-	-	-
status = 1	target within the active zone	default value	default value	default value

Dane mechaniczne

Waga [g]

121.5

Obudowa

typ gwintowany

Montaż

flush mountable

Wymiary [mm]

M30 x 1.5 / L = 60

Oznaczenie gwintu

M30 x 1.5

Materiały

stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: LCP bezbarwny

Wyświetlacze / elementy robocze

Wyświetlacz

switching status	4 x 90° LED, yellow
function	1 x LED, red

Akcesoria

Items supplied

lock nuts: 2

Uwagi

Sztuk w opakowaniu

1 szt.

Połączenie elektryczne - wtyk

Połączenie

Connector: 1 x M12; coding: A; Contacts: gold-plated
