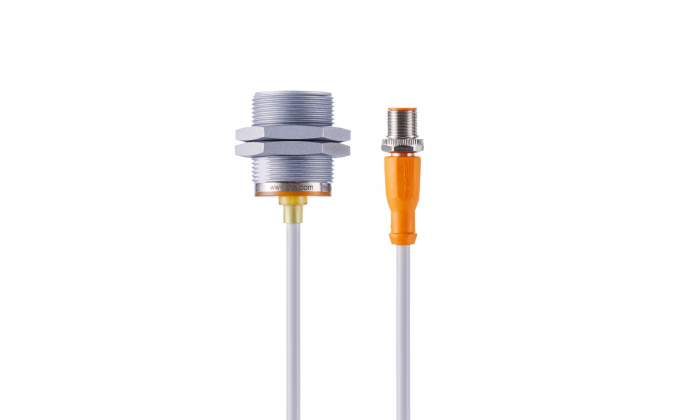

IIR203 - Całometalowy czujnik indukcyjny

IIR203 - Całometalowy czujnik indukcyjny

KOD PRODUCENTA: IIR203
KATEGORIA: Całometalowe czujniki indukcyjne
Producent: ifm electronic
409.16 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IIB2012BARKG/AM/SC/0,3M/US/2LE
  • Odporny na żużel spawalniczy dzięki powłoce zapobiegającej przywieraniu
  • Metalowa powierzchnia aktywna czujnika do wymagających zadań
  • Wysoka odporność na wstrząsy i drgania
  • Wyjątkowo krótka obudowa do montażu w ograniczonej przestrzeni
  • Technologia dwuprzewodowa
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP/NPN
Funkcja wyjścia normalnie otwarty
Zakres pomiarowy [mm] 12
Obudowa typ gwintowany
Wymiary [mm] M30 x 1.5 / L = 40
Zastosowanie
Cechy szczególne Pozłacane styki; Zwiększony zakres wykrywania; Obudowa w pełni metalowa; Optyczne wspomaganie ustawiania
Aplikacja Zastosowanie w pracach spawalniczych
Ciśnienie znamionowe [bar] 10
Uwaga dot. przeciążalności
sensing face
Dane elektryczne
Napięcie robocze [V] 10...36 DC
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP/NPN
Funkcja wyjścia normalnie otwarty
Maks. spadek napięcia wyjścia przełączającego DC [V] 2.5
Minimalny prąd obciążenia [mA] 2
Max. prąd upływowy [mA] 0.6
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 100
Częstotliwość przełączania DC [Hz] 25
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Zakres pomiarowy [mm] 12
Zasięg roboczy [mm] 0...9.7
Zwiększony zakres pomiarowy tak
Dokładność / odchylenie
Współczynnik korygujący stal: 1 / stal nierdzewna: 0.7 / mosiądz: 0.6 / aluminium: 0.5 / miedź: 0.1
Histereza [% z Sr] 1...20
Warunki pracy
Temperatura otoczenia [°C] -25...70
Ochrona IP 67
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V
EN 55011 emission class B
Odporność na uderzenia
1 J
MTTF [lata] 1389
Zatwierdzenie UL
Ta 0...40 °C
Enclosure type Type 1
power supply Limited Voltage/Current
File number UL E174191
Dane mechaniczne
Waga [g] 132.7
Obudowa typ gwintowany
Montaż flush mountable
Wymiary [mm] M30 x 1.5 / L = 40
Oznaczenie gwintu M30 x 1.5
Materiały obudowa: stal nierdzewna (1.4404 / 316L) przeciwadhezyjna; powierzchnia aktywna: stal nierdzewna (1.4404 / 316L) przeciwadhezyjna; wtyczka kabla: PA; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) przeciwadhezyjna
W pełni metalowa obudowa tak
Wyświetlacze / elementy robocze
Wyświetlacz
switching status 1 x LED, green
setting aid 1 x LED, red
Optyczna pomoc przy ustawianiu tak
Akcesoria
Items supplied
lock nuts: 2
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne - wtyk
Połączenie Przewód: 0.3 m, PVC; 2 x 0.5 mm²
Połączenie Connector: 1 x M12; coding: A; Contacts: gold-plated
