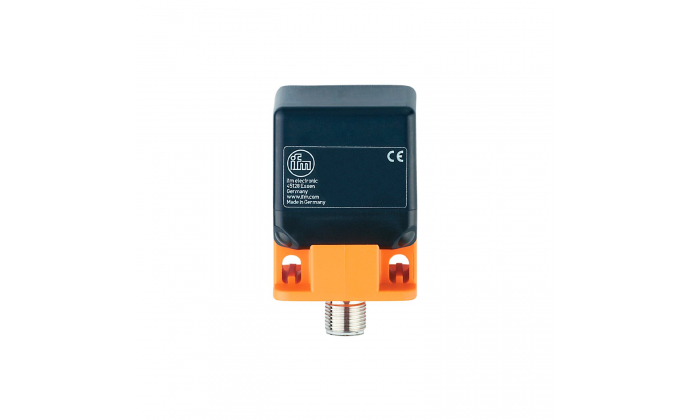

IM5120 - Czujnik indukcyjny

IM5120 - Czujnik indukcyjny

KOD PRODUCENTA: IM5120
KATEGORIA: Stały zasięg wykrywania dla wszystkich metali
Producent: ifm electronic
Produkt występuje w kategoriach:
266.93 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IMC3035UBPKG/K1/SC/US-100-DPS
  • Odporność na pole elektromagnetyczne do zastosowań spawalniczych
  • Odporny na żużel spawalniczy dzięki powłoce zapobiegającej przywieraniu
  • Długi zasięg wykrywania zapewniający długi czas sprawności
  • Współczynnik korekcji 1: Stały zasięg wykrywania wszystkich metali
  • Bardzo wysoka częstotliwość przełączania
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Zakres pomiarowy [mm] 35
Obudowa prostokątny
Wymiary [mm] 40 x 40 x 54
Zastosowanie
Cechy szczególne Correction factor K = 1; Magnetic-field immune; anti-spatter
Odporność na pole magnetyczne tak
Maksymalna odporność na pole magnetyczne [mT] 300
Dane elektryczne
Napięcie robocze [V] 10...36 DC
Pobór prądu [mA] < 20
Klasa ochrony II
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Maks. spadek napięcia wyjścia przełączającego DC [V] 2.5
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 200
Częstotliwość przełączania DC [Hz] 200
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Zakres pomiarowy [mm] 35
Zasięg pomiaru rzeczywistego Sr [mm] 35 ± 10 %
Zasięg roboczy [mm] 0...28.3
Dokładność / odchylenie
Współczynnik korygujący stal: 1 / stal nierdzewna: 1 / mosiądz: 1 / aluminium: 1 / miedź: 1
Histereza [% z Sr] 1...20
Dryft punktu przełączania [% z Sr] -10...10
Współczynnik korygujący K = 1 tak
Warunki pracy
Temperatura otoczenia [°C] -25...70
Ochrona IP 67
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 8 kV CD / 6 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV line to line, Ri: 2 Ohm
EN 61000-4-6 HF conducted 10 V
EN 55011 class B
MTTF [lata] 1161
Zatwierdzenie UL
Ta -25...70 °C
Enclosure type Type 1
power supply Class 2
File number UL E174191
Dane mechaniczne
Waga [g] 134
Obudowa prostokątny
Sensing face 5 positions selectable
Montaż non-flush mountable
Wymiary [mm] 40 x 40 x 54
Materiały housing: PA anti-spatter; sensing face: PA black anti-spatter; end cap: PA; clamp: orange; screw: stainless steel (1.4567 / 304Cu)
Wyświetlacze / elementy robocze
Wyświetlacz
switching status 1 x LED, yellow
operation 1 x LED, green
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne - wtyk
Połączenie Connector: 1 x M12; coding: A; Locking: locking, rotatable, stainless steel (1.4404 / 316L)
