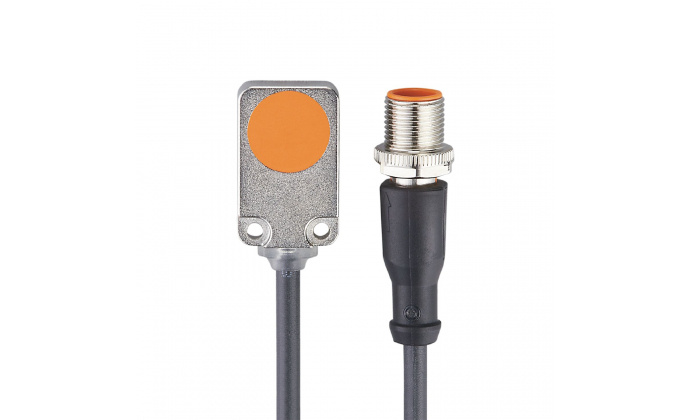

IQ2003 - Czujnik indukcyjny

IQ2003 - Czujnik indukcyjny

KOD PRODUCENTA: IQ2003
KATEGORIA: Czujniki dla ograniczonych przestrzeni
Producent: ifm electronic
333.34 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IQ23008BAPKG/0.3M/PUR/US
  • Długi czas pracy i trwałość dzięki montażowi zabudowanemu i szerokiemu zakresowi temperatury
  • Wyjątkowo niewielka obudowa do montażu w ograniczonej przestrzeni
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie zamknięty
Zakres pomiarowy [mm] 8
Obudowa prostokątny
Wymiary [mm] 20 x 8 x 32
Zastosowanie
Cechy szczególne Zwiększony zakres wykrywania
Dane elektryczne
Napięcie robocze [V] 10...30 DC
Pobór prądu [mA] < 10
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie zamknięty
Maks. spadek napięcia wyjścia przełączającego DC [V] 2.5
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 100
Częstotliwość przełączania DC [Hz] 400
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Zakres pomiarowy [mm] 8
Zasięg pomiaru rzeczywistego Sr [mm] 8 ± 10 %
Zasięg roboczy [mm] 0...6.48
Zwiększony zakres pomiarowy tak
Dokładność / odchylenie
Współczynnik korygujący stal: 1 / stal nierdzewna: 0.7 / mosiądz: 0.5 / aluminium: 0.4 / miedź: 0.3
Histereza [% z Sr] 1...15
Dryft punktu przełączania [% z Sr] -10...10
Warunki pracy
Temperatura otoczenia [°C] -40...85
Ochrona IP 65; IP 66; IP 67; IP 68
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V
EN 55011 class B
Odporność na wibracje
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 sweep cycles, 1 octave per minute, in 3 axes
Odporność na wstrząsy
EN 60068-2-27 Ea 100 g 11 ms half-sine; 3 shocks each in every direction of the 3 coordinate axes
Odporność ciągła na wstrząsy
EN 60068-2-27 40 g 6 ms; 4000 shocks each in every direction of the 3 coordinate axes
Fast temperature change
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cycles
MTTF [lata] 1688
Zatwierdzenie UL
Ta -25...70 °C
Enclosure type Type 1
power supply Limited Voltage/Current
UL Approval no. A016
File number UL E174191
Dane mechaniczne
Waga [g] 42.6
Obudowa prostokątny
Montaż flush mountable
Wymiary [mm] 20 x 8 x 32
Materiały diecast zinc special coating; sensing face: PBT orange; LED window: TPU; potting: PUR
Wyświetlacze / elementy robocze
Wyświetlacz
Display operation 1 x LED, green
switching status 1 x LED, yellow
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Przewód: 0.3 m, PUR, Ø 4.9 mm; 3 x 0.34 mm²
Połączenie Złącze: 1 x M12; kodowanie: A
Pliki do pobrania
Info card(pdf | 502.26 KB)
