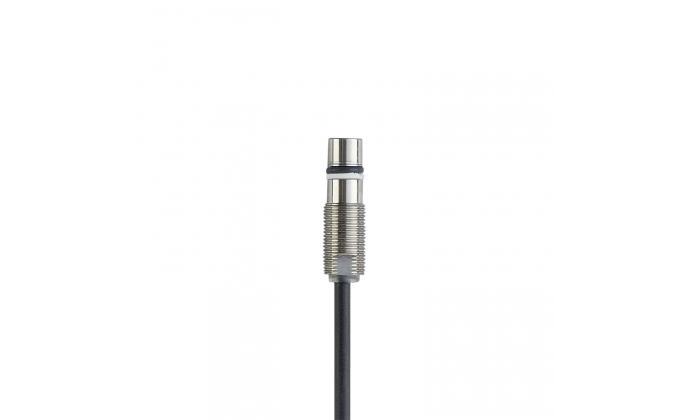

MFH214 - Czujnik dla cylindra

MFH214 - Czujnik dla cylindra

KOD PRODUCENTA: MFH214
KATEGORIA: Czujniki odporne na wysokie ciśnienie
Producent: ifm electronic
512.63 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
MFB3002BBPKG/B/AM/500/ZH/5M
  • Do sprzężenia zwrotnego położenia na siłownikach hydraulicznych
  • Odporność na ciśnienie do 500 barów
  • Metalowa powierzchnia pomiarowa czujnika do wymagających zastosowań
  • Wysokie ciśnienie rozrywające
  • Żywotność ponad 10 milionów cykli ciśnieniowych
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Zakres pomiarowy [mm] 1.8
Obudowa typ gwintowany
Wymiary [mm] M12 x 1 / L = 41
Zastosowanie
Cechy szczególne W pełni metalowa obudowa
Aplikacja Siłownik hydrauliczny
Media wykrywa metale żelazne
Min. ciśnienie rozrywające [bar] 2000
Ciśnienie znamionowe [bar] 500
Dane elektryczne
Napięcie robocze [V] 10...36 DC
Pobór prądu [mA] < 23
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Maks. spadek napięcia wyjścia przełączającego DC [V] 1.6
Max. prąd upływowy [mA] 0.1
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 200
Częstotliwość przełączania DC [Hz] 1000
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Zakres pomiarowy [mm] 1.8
Dokładność / odchylenie
Histereza [% z Sr] < 15
Dryft punktu przełączania [% z Sr] 10
Powtarzalność [% z Sr] 10
Warunki pracy
Pik ciśnienia [bar] 1000
Temperatura otoczenia [°C] -25...85
Ochrona IP 65; IP 68; IP 69K
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V
EN 55011 class B
DIN ISO 11452-5 100 V/m
Odporność na wibracje
EN 60068-2-6 Fc 20 g 50 sweep cycles, 1 octave per minute, in 3 axes / 10...3000 Hz -20...50 °C
Odporność na wstrząsy
EN 60068-2-27 Ea 100 g 11 ms half-sine; 3 shocks each in every direction of the 3 coordinate axes / -40...85 °C
Odporność ciągła na wstrząsy
EN 60068-2-27 Ea 40 g 6 ms; 4000 shocks each in every direction of the 3 coordinate axes / -20...50 °C
MTTF [lata] 2114
Dane mechaniczne
Waga [g] 170.5
Obudowa typ gwintowany
Montaż flush mountable
Wymiary [mm] M12 x 1 / L = 41
Oznaczenie gwintu M12 x 1
Materiały housing: stainless steel; O-ring: FKM; supporting ring: PTFE
Moment dokręcania [Nm] < 25
W pełni metalowa obudowa tak
Wyświetlacze / elementy robocze
Wyświetlacz
switching status 1 x LED, yellow
Akcesoria
Items supplied
lock nuts: 1
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Przewód: 5 m, PUR, Ø 4.9 mm; 3 x 0.34 mm²
