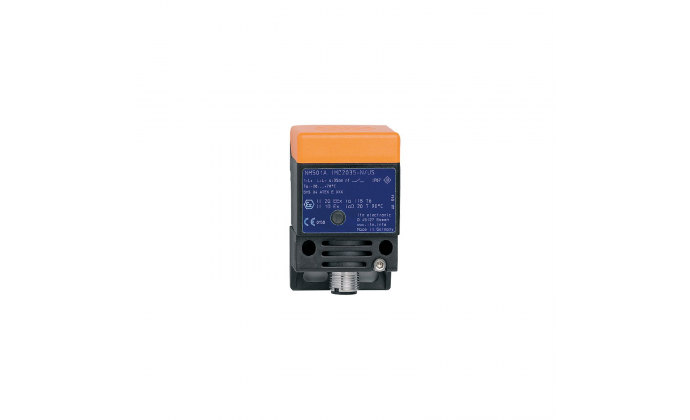

NM501A - Czujnik indukcyjny NAMUR

NM501A - Czujnik indukcyjny NAMUR

KOD PRODUCENTA: NM501A
KATEGORIA: Indukcyjne ifm - Do zastosowań w strefach zagrożonych wybuchem
Producent: ifm electronic
242.63 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
IMC2035-N/US/2G/1D
  • Do zastosowań w strefach niebezpiecznych
  • Do podłączania do obwodów iskrobezpiecznych
  • Długi zasięg wykrywania do zastosowań w przenośnikach
  • Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
  • Pięć położeń powierzchni aktywnej do wyboru
Dane technicze
Charakterystyka produktu
Projekt elektryczny NAMUR
Funkcja wyjścia normalnie zamknięty
Zakres pomiarowy [mm] 35
Obudowa prostokątny
Wymiary [mm] 40 x 40 x 66
Zastosowanie
Cechy szczególne Pozłacane styki
Dane elektryczne
Podłączenie do wzmacniaczy przełączających tak
Przełączające wzmacniacze podłączenie do certyfikowanych obwodów iskrobezpiecznych o max. wartości: U = 15 V / I = 50 mA / P = 120 mW
Napięcie znamionowe DC [V] 8.2; (1kΩ)
Napięcie zasilania DC [V] 7.5...30; (gdy jest używany poza obszarem niebezpiecznym)
Pobór prądu [mA] < 1; (wyłączone; przewodzący: &rt; 2,1)
Klasa ochrony III
Wyjścia
Projekt elektryczny NAMUR
Funkcja wyjścia normalnie zamknięty
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 30; (gdy jest używany poza obszarem niebezpiecznym)
Częstotliwość przełączania DC [Hz] 100
Strefa działania
Zakres pomiarowy [mm] 35
Zasięg pomiaru rzeczywistego Sr [mm] 35 ± 10 %
Dokładność / odchylenie
Współczynnik korygujący stal: 1 / stal nierdzewna: 0.7 / mosiądz: 0.5 / aluminium: 0.4 / miedź: 0.3
Histereza [% z Sr] 1...15
Dryft punktu przełączania [% z Sr] -10...10
Warunki pracy
Temperatura otoczenia [°C] -20...70
Ochrona IP 67
Testy / dopuszczenia
Pozwolenie BVS 04 ATEX E 091 X; IECEx BVS 06.0003
ATEX marking II 2G Ex ia IIB T6 Gb
EMC
EN 60947-5-6
Odporność na wstrząsy 30 g (11 ms) / 10-55 Hz (1 mm)
MTTF [lata] 2935
Klasyfikacja bezpieczeństwa
Max. pojemność wewnętrzna [nF] 220
Max. wewnętrzna induktancja [µH] 710
Dane mechaniczne
Waga [g] 189
Obudowa prostokątny
Montaż non-flush mountable
Wymiary [mm] 40 x 40 x 66
Materiały housing: PPE; sensing face: PPE orange; end cap: PPS; mounting adapter: PPS black; screw: steel galvanised
Wyświetlacze / elementy robocze
Wyświetlacz
switching status 1 x LED, yellow
Akcesoria
Items supplied
Mounting bracket: 1
Allen key: 1
Uwagi
Uwagi
5 positions of the active zone possible
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne - wtyk
Połączenie Connector: 1 x M12; coding: A; Locking: brass, white bronze coated; Contacts: gold-plated
