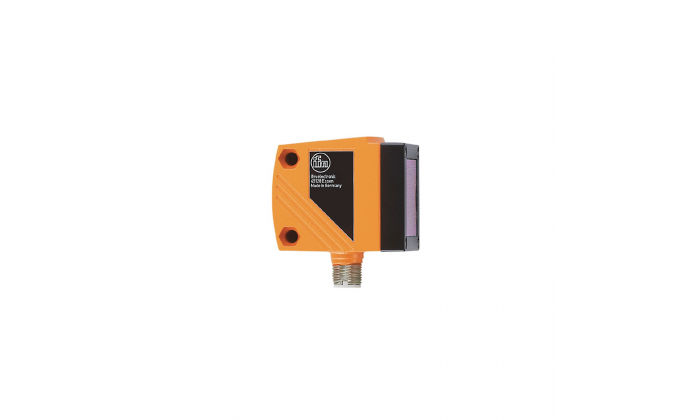

O1D300 - Dalmierz do pomiaru poziomu

O1D300 - Dalmierz do pomiaru poziomu

KOD PRODUCENTA: O1D300
KATEGORIA: Dalmierze typu O1D
Producent: ifm electronic
Produkt występuje w kategoriach:
1643.78 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
O1DLF3KG/IO-LINK
  • Niezawodny optyczny pomiar poziomu o dużych zasięgach do 9,8 m
  • Skalowalny zakres pomiarowy i funkcja okien
  • Dwa wyjścia przełączające, jedno z nich można skonfigurować jako analogowe
  • Szeroka gama elementów do szybkiego montażu i precyzyjnej regulacji
  • Korzystny stosunek ceny do wydajności
Dane technicze
Charakterystyka produktu
Klasa ochrony laserowej 2
Obudowa prostokątny
Dane elektryczne
Operating voltage 18...30 DC; ("supply class 2" to cULus)
Current consumption < 150
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Typ. lifetime 50000
Zasada pomiaru photoelectric
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wyjścia
Całkowita liczba wyjść 2
Projekt elektryczny PNP
Liczba wyjść cyfrowych 2
Funkcja wyjścia normally open / normally closed; (programmable)
Max. current load per output 200
Liczba wyjść analogowych 1
Analogue current output 4...20; (IEC 61131-2)
Max. load 250
Analogue voltage output 0...10; (IEC 61131-2)
Min. load resistance 5000
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Max. light spot width 15
Max. light spot height 15
Wymiary punktu świetlnego odnoszą się do 10 m
Background suppression 10...100
Zakres pomiaru / nastaw
Zakres pomiarowy 0.2...10; (biały papier 200 x 200 mm 90% reemisji)
Sampling rate 1...33
Interfejsy
Interfejs komunikacyjny IO-Link
Rodzaj transmisji COM2 (38,4 kBaud)
Wersja IO-Link 1.1
StandardSDCI IEC 61131-9
Profile Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Tryb SIO tak
Wymagany typ portu głównego A
Analogowe dane procesowe 2
Binarne dane procesowe 2
Min. process cycle time 6
Obsługiwane identyfikatory urządzeń
Type of operationDeviceID
default813
Warunki pracy
Temperatura otoczenia -10...60
Ochrona IP 67
Testy / dopuszczenia
EMC
EN 60947-5-2
Klasa ochrony laserowej 2
Uwagi na temat ochrony laserowej
Caution:laser light
Power:<= 4,0 mW
Wave length:650 nm
pulse:1,3 ns
Do not stare into beam.
Avoid exposure to the laser light.
laser class:2
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF 107
Dane mechaniczne
Waga 240
Obudowa prostokątny
Dimensions 59 x 42 x 52
Materiały housing: diecast zinc; front pane: glass; LED window: PC
Wyrównanie obiektywu soczewki z boku
Wyświetlacze / elementy robocze
Wyświetlacz
switching status2 x LED, yellow
operationLED, green
distance value, programmingalphanumeric display, 4-digit
Akcesoria
Akcesoria (opcjonalnie)
Protective cover, E21133
Uwagi
Uwagi
operating voltage "supply class 2" according to cULus
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Złącze: 1 x M12; kodowanie: A
Pliki do pobrania
Info card(pdf | 317.66 KB)
