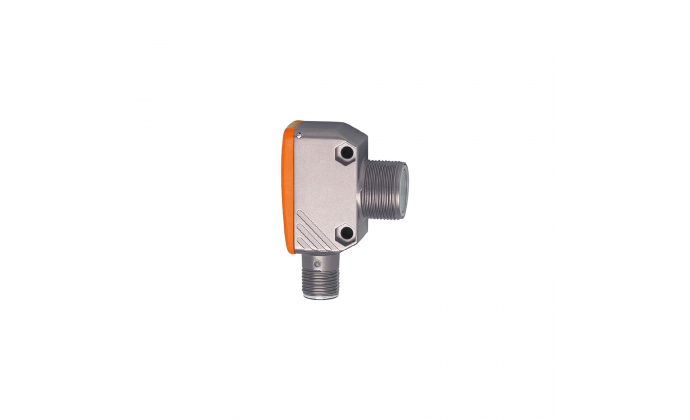

OGP281 - Czujnik refleksyjny
KOD PRODUCENTA: OGP281
KATEGORIA: Typ M18 Cube w metalowej obudowie
Producent: ifm electronic
508.72 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
OGP-HPKG/US/CUBE
- Wytrzymała prostokątna obudowa metalowa z bocznym gwintem M18
- Wyjątkowo niewielka konstrukcja do zastosowań w ograniczonej przestrzeni
- Bardzo długi zasięg
- Gotowy do natychmiastowej pracy dzięki stałym ustawieniom
- Wyraźnie widoczne diody LED wskazujące działanie i stan przełączenia
Dane technicze
Charakterystyka produktu | |||||||||
Rodzaj światła | światło czerwone | ||||||||
Obudowa | rectangular with M18 thread | ||||||||
Zastosowanie | |||||||||
Cechy szczególne | filtr polaryzacyjny | ||||||||
Zasada działania | Czujnik odblaskowy | ||||||||
Dane elektryczne | |||||||||
Napięcie robocze [V] | 10...30 DC; ("Klasa zasilania 2" zgodnie z cULus) | ||||||||
Napięcie znamionowe izolacji [V] | 32 | ||||||||
Pobór prądu [mA] | 21 | ||||||||
Klasa ochrony | III | ||||||||
Ochrona przed odwrotną polaryzacją | tak | ||||||||
Max. opóźnienie załączenia [ms] | 300 | ||||||||
Rodzaj światła | światło czerwone | ||||||||
Długość fali [m] | 662 | ||||||||
Wyjścia | |||||||||
Projekt elektryczny | PNP | ||||||||
Funkcja wyjścia | tryb świecenia | ||||||||
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2.5 | ||||||||
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] | 200 | ||||||||
Częstotliwość przełączania DC [Hz] | 1000 | ||||||||
Zabezpieczenie przed zwarciem | tak | ||||||||
Typ zabezpieczenia przed zwarciem | impulsowe | ||||||||
Strefa działania | |||||||||
Zakres odnosi się do reflektora pryzmatycznego [m] | 0.1...4; (Odbłyśnik pryzmatyczny Ø 80 E20005) | ||||||||
Maks. średnica plamki światła [mm] | 160 | ||||||||
Wymiary punktu świetlnego odnoszą się do | przy maksymalnym zasięgu | ||||||||
Dostępny filtr polaryzacyjny | tak | ||||||||
Interfejsy | |||||||||
Interfejs komunikacyjny | IO-Link | ||||||||
Rodzaj transmisji | COM2 (38,4 kBaud) | ||||||||
Wersja IO-Link | 1.1 | ||||||||
StandardSDCI | IEC 61131-9 | ||||||||
Profile | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel | ||||||||
Tryb SIO | tak | ||||||||
Wymagany typ portu głównego | A | ||||||||
Min. czas cyklu procesu [ms] | 2.5 | ||||||||
Dane procesowe IO-Link (cykliczne) |
|
||||||||
Funkcje IO-Link (acykliczne) | etykieta identyfikująca konkretne zastosowanie; licznik godzin pracy; licznik cykli przełączania | ||||||||
Obsługiwane identyfikatory urządzeń |
|
||||||||
Uwagi |
|
||||||||
Warunki pracy | |||||||||
Temperatura otoczenia [°C] | -25...60 | ||||||||
Temperatura przechowywania [° C] | -40...60 | ||||||||
Ochrona | IP 65; IP 67 | ||||||||
Testy / dopuszczenia | |||||||||
EMC |
|
||||||||
MTTF [lata] | 905 | ||||||||
Zatwierdzenie UL |
|
||||||||
Dane mechaniczne | |||||||||
Waga [g] | 59 | ||||||||
Obudowa | rectangular with M18 thread | ||||||||
Wymiary [mm] | 52.6 x 19 x 36 | ||||||||
Oznaczenie gwintu | M18 x 1 | ||||||||
Materiały | cynk odlewany ciśnieniowo; PEI | ||||||||
Materiał soczewki |
|
||||||||
Wyrównanie obiektywu | soczewki z boku | ||||||||
Wyświetlacze / elementy robocze | |||||||||
Wyświetlacz |
|
||||||||
Akcesoria | |||||||||
Items supplied |
|
||||||||
Uwagi | |||||||||
Uwagi |
|
||||||||
Sztuk w opakowaniu | 1 szt. | ||||||||
Połączenie elektryczne | |||||||||
Połączenie | Connector: 1 x M12; coding: A | ||||||||
excess gain graph |
