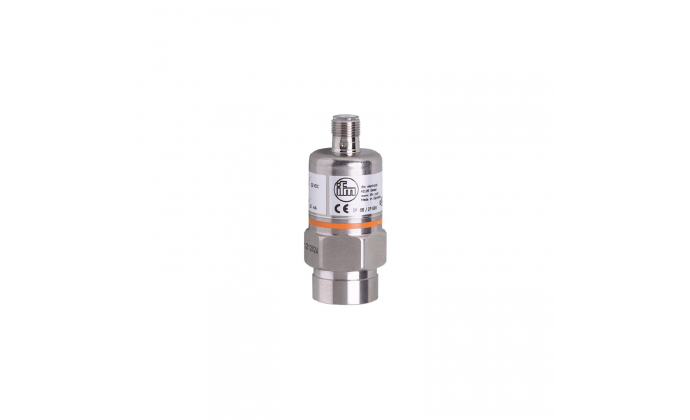

PA3224 - Przetwornik ciśnienia z ceramiczną celką pomiarową

PA3224 - Przetwornik ciśnienia z ceramiczną celką pomiarową

KOD PRODUCENTA: PA3224
KATEGORIA: Nadajniki typu PA
Producent: ifm electronic
1136.32 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
PA-010-RBN14-A-ZVG/US/ /V
  • Precyzyjny liniowy sygnał wyjściowy 4...20 mA
  • Duża powtarzalność i mały błąd liniowości
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
  • Szeroki zakres temperatury roboczej
Dane technicze
Charakterystyka produktu
Liczba wejść i wyjść Liczba wyjść analogowych: 1
Zakres pomiarowy
0...10 bar 0...145 psi 0...1000 kPa 0...1 MPa
Złącze procesowe threaded connection 1/4" NPT internal thread
Zastosowanie
Cechy szczególne Pozłacane styki
Aplikacja do zastosowań przemysłowych
Media ciecze i gazy
Temperatura mediów [°C] -25...90; (na zamówienie: -40...90 °C)
Minimalne ciśnienie niszczące
150 bar 2175 psi 15 MPa
Ciśnienie znamionowe
75 bar 1088 psi 7.5 MPa
Rodzaj ciśnienia ciśnienie względne
Dane elektryczne
Napięcie robocze [V] 9.6...32 DC
Min. rezystancja izolacji [MΩ] 100; (500 V DC)
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść analogowych: 1
Wyjścia
Całkowita liczba wyjść 1
Sygnał wyjściowy sygnał analogowy
Liczba wyjść analogowych 1
Analogowe wyjście prądowe [mA] 4...20
Max. obciążenie [Ω] 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)
Zabezpieczenie przed przeciążeniem tak
Zakres pomiaru / nastaw
Zakres pomiarowy
0...10 bar 0...145 psi 0...1000 kPa 0...1 MPa
Dokładność / odchylenie
Powtarzalność [% zakresu] < 0,1; (z wahaniami temperatury < 10 K)
Odchylenie standardowe [% zakresu] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Stabilność długoterminowa [% zakresu] < ± 0,05; (na 6 miesięcy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] 0,1; (0...80 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K] 0,2; (0...80 °C)
Czasy reakcji
Czas reakcji wyjścia analogowego [ms] 3
Warunki pracy
Temperatura otoczenia [°C] -25...80
Temperatura przechowywania [° C] -40...100
Ochrona IP 65
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 30 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V
radiation of interference according to the automotive directive 2004/104/EC
CISPR 25
immunity according to the automotive directive 2004/104/EC
ISO 11452-2 HF radiated 100 V/m
ISO 7637-2 pulse severity level 4
Odporność na wstrząsy
DIN EN 60068-2-27 50 g (11 ms)
DIN EN 61373 category 3
Odporność na wibracje
DIN EN 60068-2-6 20 g (10...2000 Hz)
DIN EN 61373 category 2
MTTF [lata] 506
Dyrektywa dotycząca urządzeń ciśnieniowych dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Zastosowania kolejowe
DIN EN 50155 / IEC 60571 Klasse T3, C1, S1
Dane mechaniczne
Waga [g] 224
Materiały stal nierdzewna (1.4404 / 316L); FKM; PA; EPDM/X
Materiały części w kontakcie z medium stal nierdzewna (1.4305 / 303; ceramika; FKM
Min. liczba cykli ciśnienia 100 millionów
Złącze procesowe threaded connection 1/4" NPT internal thread
Zintegrowany element ograniczający nie (możliwość modernizacji)
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Connector: 1 x M12; coding: A; Contacts: gold-plated
