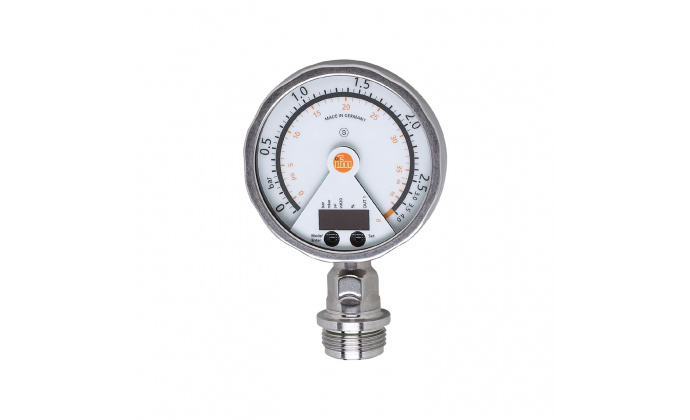

PG2796 - Czujnik ciśnienia z płaską celką pomiarową i wyświetlaczem analogowym

KOD PRODUCENTA: PG2796

KATEGORIA: Elektroniczne manometry kontaktowe z wyświetlaczem analogowym

Producent: ifm electronic

2924.04 PLN

(netto)

7-14 dni

Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu. 

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)

Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:

+48 32 237 61 98 w. 101
bn@newtech.com.pl

Opis

PG-2,5-REA01-MFRKG/US/ /P

Wyjście analogowe, przełącznik ciśnienia i nadajnik w jednym urządzeniu
Bardzo dobra czytelność także z dużej odległości
Obracany wyświetlacz z wykresem diodowym LED, który wskazuje punkt przełączania
Higieniczna i wytrzymała obudowa ze stali nierdzewnej zgodna z wymaganiami przemysłu spożywczego
Płaskie przyłącze procesowe do stosowania w procesach CIP i SIP

Dane technicze

Charakterystyka produktu

Liczba wejść i wyjść

Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Zakres pomiarowy

-0.124...2.5 bar

-124...2500 mbar

-1.8...36.27 psi

Złącze procesowe

połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario

Zastosowanie

Cechy szczególne

Pozłacane styki

Aplikacja

flush mountable for the food and beverage industry

Media

Media lepkie i zawiesiny; ciecze i gazy

Temperatura medium

-25...125; (145 max. 1h)

Minimalne ciśnienie niszczące

50 bar

725 psi

5 MPa

Ciśnienie znamionowe

20 bar

290 psi

2 MPa

Rodzaj ciśnienia

ciśnienie względne

Brak martwej strefy

tak

MAWP (dla zastosowań zgodnych z CRN)

Dane elektryczne

Operating voltage

18...32 DC

Current consumption

< 70; (24 V)

Min. insulation resistance

100; (500 V DC)

Klasa ochrony

III

Ochrona przed odwrotną polaryzacją

tak

Power-on delay time

Zasada pomiaru

hydrostatic

Zintegrowany watchdog

tak

Wejścia / wyjścia

Liczba wejść i wyjść

Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Wyjścia

Całkowita liczba wyjść

Sygnał wyjściowy

sygnał przełączający; sygnał analogowy; (konfigurowalne)

Projekt elektryczny

PNP/NPN

Liczba wyjść cyfrowych

Funkcja wyjścia

normalnie otwarty / zamknięty; (parametryzowalna)

Max. voltage drop switching output DC

Permanent current rating of switching output DC

250

Częstotliwość przełączania DC

Liczba wyjść analogowych

Analogue current output

4...20, odwracalny; (skalowany)

Max. load

(Ub - 10 V) / 20 mA

Zabezpieczenie przed zwarciem

tak

Typ zabezpieczenia przed zwarciem

impulsowe

Zabezpieczenie przed przeciążeniem

tak

Zakres pomiaru / nastaw

Zakres pomiarowy

-0.124...2.5 bar

-124...2500 mbar

-1.8...36.27 psi

Punkt przełączania SP

-0.12...4 bar

-1.74...58.02 psi

Punkt resetowania rP

-0.124...3.996 bar

-1.8...57.96 psi

Analogowy punkt początkowy

-0.124...3.37 bar

-1.8...48.87 psi

Analogowy punkt końcowy

0.5...4 bar

7.26...58.02 psi

W krokach co

0.002 bar

0.03 psi

Dokładność / odchylenie

Switch point accuracy

< ± 0,2; (Turn down 1:1)

Repeatability

< ± 0,1; (with temperature fluctuations < 10 K; Turn down 1:1)

Characteristics deviation

< ± 0,2; (Turn down 1:1 , linearity, incl. hysteresis and repeatability , limit value setting to DIN EN IEC 62828-1)

Linearity deviation

< ± 0,15; (Turn down 1:1)

Hysteresis deviation

< ± 0,15; (Turn down 1:1)

Long-term stability

< ± 0,1; (Turn down 1:1; per year)

Temperature coefficient zero point

< ± 0,05; (0...70 °C)

Temperature coefficient span

< ± 0,15; (0...70 °C)

Czasy reakcji

Response time

< 10

Damping process value dAP

0.01...30

Damping for the analogue output dAA

0.01...30

Step response time analogue output

Warunki pracy

Temperatura otoczenia

-25...80

Storage temperature

-40...100

Ochrona

IP 67; IP 69K

Testy / dopuszczenia

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF conducted	10 V

Odporność na wstrząsy

DIN EN 60068-2-27

50 g (11 ms)

Odporność na wibracje

DIN EN 60068-2-6

10 g (10...2000 Hz)

MTTF

100

Note on approval

factory certificate available as download at www.factory-certificate.ifm

Dane mechaniczne

Waga

521.3

Dimensions

153 x 100 x 57

Materiały

stainless steel (316L/1.4404); PA; FKM; PTFE; viewing glass: laminated safety glass 4 mm

Materiały części w kontakcie z medium

ceramics (99.9 % Al2O3); stainless steel (316L/1.4435); surface characteristics: Ra < 0,4 / Rz 4; PTFE

Min. liczba cykli ciśnienia

100 millionów

Złącze procesowe

połączenie gwintowane G 1 gwint zewnętrzny Aseptoflex Vario

Wyświetlacze / elementy robocze

Wyświetlacz

Display unit	2 x LED, green
switching status	LED, yellow
switch points	LED ring, red
function display	alphanumeric display, red 4-digit
measured values	analogue display, 0...350° rotatable, pointer not visible when unit disconnected
measured values	alphanumeric display, red 4-digit

W skali

tak

Rozszerzony zakres wyświetlania (max.)

4 bar

58.02 psi

Uwagi

characteristics deviation in the extended display range: 1.5 % of the span

switch point accuracy in the extended display range: 1.5 % of the span

Sztuk w opakowaniu

1 szt.

Połączenie elektryczne

Połączenie

Connector: 1 x M12; coding: A; Contacts: gold-plated
