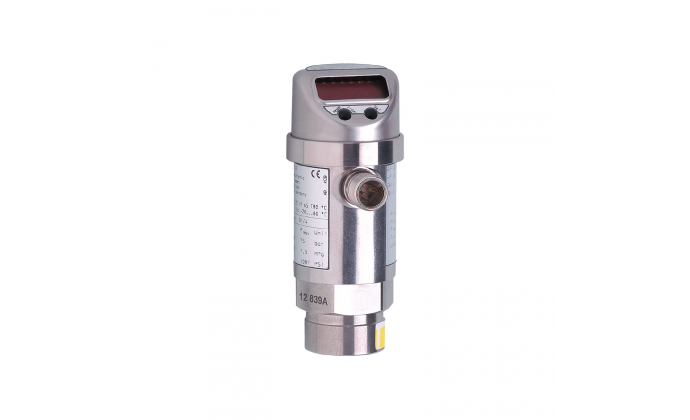

PN016A - Czujnik ciśnienia z wyświetlaczem
KOD PRODUCENTA: PN016A
KATEGORIA: Do zastosowań w strefach zagrożonych wybuchem
Producent: ifm electronic
2076.88 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
PN-2,5-RBR14-QFPKG/US/3D /V
- Do zastosowań w strefach niebezpiecznych
- Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
- Okres eksploatacji ponad 100 milionów cykli ciśnieniowyc
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Dane technicze
Charakterystyka produktu | |||||||||||
Liczba wejść i wyjść | Liczba wyjść cyfrowych: 2 | ||||||||||
Zakres pomiarowy |
|
||||||||||
Złącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | ||||||||||
Zastosowanie | |||||||||||
Cechy szczególne | Pozłacane styki | ||||||||||
Aplikacja | do zastosowań przemysłowych | ||||||||||
Media | ciecze i gazy | ||||||||||
Temperatura mediów [°C] | -20...60 | ||||||||||
Minimalne ciśnienie niszczące |
|
||||||||||
Ciśnienie znamionowe |
|
||||||||||
Rodzaj ciśnienia | ciśnienie względne | ||||||||||
Dane elektryczne | |||||||||||
Napięcie robocze [V] | 18...36 DC; (to SELV/PELV) | ||||||||||
Pobór prądu [mA] | < 50 | ||||||||||
Klasa ochrony | III | ||||||||||
Ochrona przed odwrotną polaryzacją | tak | ||||||||||
Ochrona przeciwprzepięciowa | tak; (< 40 V) | ||||||||||
Opóźnienie załączenia [s] | 0.3 | ||||||||||
Zintegrowany watchdog | tak | ||||||||||
Wejścia / wyjścia | |||||||||||
Liczba wejść i wyjść | Liczba wyjść cyfrowych: 2 | ||||||||||
Wyjścia | |||||||||||
Całkowita liczba wyjść | 2 | ||||||||||
Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | ||||||||||
Projekt elektryczny | PNP/NPN | ||||||||||
Liczba wyjść cyfrowych | 2 | ||||||||||
Funkcja wyjścia | normalnie otwarty / zamknięty; (parametryzowalna) | ||||||||||
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | ||||||||||
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] | 250 | ||||||||||
Częstotliwość przełączania DC [Hz] | < 170 | ||||||||||
Zabezpieczenie przed zwarciem | tak | ||||||||||
Typ zabezpieczenia przed zwarciem | impulsowe | ||||||||||
Zakres pomiaru / nastaw | |||||||||||
Zakres pomiarowy |
|
||||||||||
Punkt przełączania SP |
|
||||||||||
Punkt resetowania rP |
|
||||||||||
W krokach co |
|
||||||||||
Ustawienia fabryczne |
|
||||||||||
Dokładność / odchylenie | |||||||||||
Dokładność punktu przełączania [% zakresu] | < ± 0,5 | ||||||||||
Powtarzalność [% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K) | ||||||||||
Odchylenie standardowe [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | ||||||||||
Odchylenie histerezy [% zakresu] | < ± 0,25 | ||||||||||
Stabilność długoterminowa [% zakresu] | < ± 0,05; (na 6 miesięcy) | ||||||||||
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,2; (0...60 °C) | ||||||||||
Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (0...60 °C) | ||||||||||
Czasy reakcji | |||||||||||
Programowalny czas opóźnienia dS, dr [s] | 0; 0,2...50 | ||||||||||
Software / programowanie | |||||||||||
Opcje ustawień parametrów | histereza / okno; normalnie otwarty / zamknięty; Funkcja diagnostyczna; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana | ||||||||||
Interfejsy | |||||||||||
Interfejs komunikacyjny | IO-Link | ||||||||||
Rodzaj transmisji | COM2 (38,4 kBaud) | ||||||||||
Wersja IO-Link | 1.1 | ||||||||||
StandardSDCI | IEC 61131-9 CDV | ||||||||||
Profile | brak profilu | ||||||||||
Tryb SIO | tak | ||||||||||
Wymagany typ portu głównego | A | ||||||||||
Analogowe dane procesowe | 1 | ||||||||||
Binarne dane procesowe | 2 | ||||||||||
Min. czas cyklu procesu [ms] | 2.3 | ||||||||||
Obsługiwane identyfikatory urządzeń |
|
||||||||||
Warunki pracy | |||||||||||
Temperatura otoczenia [°C] | -20...60 | ||||||||||
Temperatura przechowywania [° C] | -40...100 | ||||||||||
Ochrona | IP 65 | ||||||||||
Testy / dopuszczenia | |||||||||||
ATEX marking | II 3D Ex tc IIIC T80°C Dc X | ||||||||||
EMC |
|
||||||||||
Odporność na wstrząsy |
|
||||||||||
Odporność na wibracje |
|
||||||||||
MTTF [lata] | 194 | ||||||||||
Dyrektywa dotycząca urządzeń ciśnieniowych | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | ||||||||||
Dane mechaniczne | |||||||||||
Waga [g] | 303 | ||||||||||
Materiały | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE | ||||||||||
Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303; ceramika; FKM | ||||||||||
Min. liczba cykli ciśnienia | 100 millionów | ||||||||||
Złącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny | ||||||||||
Zintegrowany element ograniczający | nie (możliwość modernizacji) | ||||||||||
Wyświetlacze / elementy robocze | |||||||||||
Wyświetlacz |
|
||||||||||
Uwagi | |||||||||||
Sztuk w opakowaniu | 1 szt. | ||||||||||
Połączenie elektryczne |
