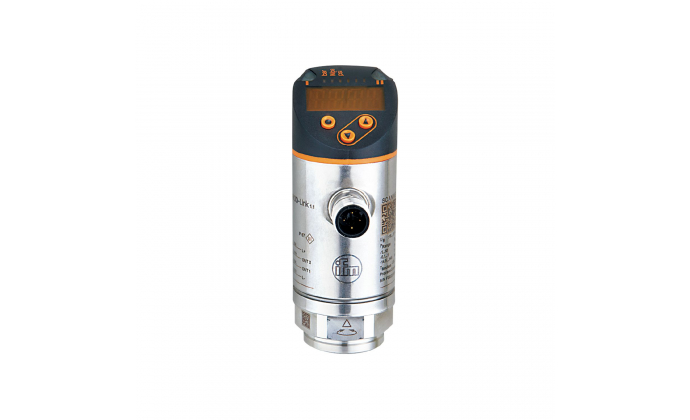

PN3129 - Czujnik ciśnienia z wyświetlaczem

PN3129 - Czujnik ciśnienia z wyświetlaczem

KOD PRODUCENTA: PN3129
KATEGORIA: Typ PN / PE z wyświetlaczem cyfrowym
Producent: ifm electronic
1848.14 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
PN-0-1BRER14-MFRKG/US/ /V
  • Programowalne wyjście przełączające z IO-Link i wyjście analogowe
  • Czerwono-zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
  • Przyłącze procesowe można obracać w celu optymalnego wyrównania
  • Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
  • Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Dane technicze
Charakterystyka produktu
Liczba wejść i wyjść Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Zakres pomiarowy
-1...0 bar -1000...0 mbar -14.5...0 psi -29.5...0 inHg -100...0 kPa
Złącze procesowe połączenie gwintowane G 1/4 gwint wewnętrzny M6 I
Zastosowanie
Cechy szczególne Pozłacane styki
Element mierzony ceramiczno-pojemnościowe celki pomiarowe
Aplikacja do zastosowań przemysłowych
Media ciecze i gazy
Temperatura mediów [°C] -25...80
Minimalne ciśnienie niszczące
50000 mbar 725 psi 1450 inHg 5000 kPa
Ciśnienie znamionowe
20000 mbar 290 psi 590 inHg 2000 kPa
Odporność na próżnię [mbar] -1000
Rodzaj ciśnienia ciśnienie względne; podciśnienie
Dane elektryczne
Napięcie robocze [V] 18...30 DC; (to SELV/PELV)
Pobór prądu [mA] < 35
Min. rezystancja izolacji [MΩ] 100; (500 V DC)
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Opóźnienie załączenia [s] 0.3
Zintegrowany watchdog tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Wyjścia
Całkowita liczba wyjść 2
Sygnał wyjściowy sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)
Projekt elektryczny PNP
Liczba wyjść cyfrowych 1
Funkcja wyjścia normalnie otwarty / zamknięty; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V] 2.5
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 150; (200 (...60 °C) 250 (...40 °C))
Częstotliwość przełączania DC [Hz] < 170
Liczba wyjść analogowych 1
Analogowe wyjście prądowe [mA] 4...20
Max. obciążenie [Ω] 500
Analogowe wyjście napięciowe [V] 0...10
Min. rezystancja obciążenia [Ω] 2000
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Zakres pomiaru / nastaw
Zakres pomiarowy
-1...0 bar -1000...0 mbar -14.5...0 psi -29.5...0 inHg -100...0 kPa
Punkt przełączania SP
-990...0 mbar -14.4...0 psi -29.3...0 inHg -99...0 kPa
Punkt resetowania rP
-995...-5 mbar -14.45...-0.05 psi -29.4...-0.1 inHg -99.5...-0.5 kPa
Min. różnica między SP a rP
5 mbar 0.1 psi 0.2 inHg 0.5 kPa
W krokach co
5 mbar 0.05 psi 0.1 inHg 0.5 kPa
Punkt przełączania SP
-992...0 mbar -14.38...0 psi -29.3...0 inHg -99.2...0 kPa
Punkt resetowania rP
-997...-5 mbar -14.45...-0.07 psi -29.4...-0.1 inHg -99.7...-0.5 kPa
Min. różnica między SP a rP
5 mbar 0.08 psi 0.2 inHg 0.5 kPa
W krokach co
1 mbar 0.01 psi 0.1 inHg 0.1 kPa
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu] < ± 0,5
Powtarzalność [% zakresu] < ± 0,1; (z wahaniami temperatury < 10 K)
Odchylenie standardowe [% zakresu] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy [% zakresu] < ± 0,25
Stabilność długoterminowa [% zakresu] < ± 0,05; (na 6 miesięcy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] < ± 0,2; (-0...80 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K] < ± 0,2; (-0...80 °C)
Czasy reakcji
Czas reakcji [ms] < 3
Programowalny czas opóźnienia dS, dr [s] 0...50
Damping process value dAP [s] 0...4
Tłumienie dla wyjścia analogowego dAA [s] 0...4
Max. czas odpowiedzi wyjście analogowe [ms] 3
Software / programowanie
Opcje ustawień parametrów histereza / okno; normalnie otwarty / zamknięty; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe
Interfejsy
Interfejs komunikacyjny IO-Link
Rodzaj transmisji COM2 (38,4 kBaud)
Wersja IO-Link 1.1
StandardSDCI IEC 61131-9
Tryb SIO tak
Wymagany typ portu głównego A
Analogowe dane procesowe 1
Binarne dane procesowe 1
Obsługiwane identyfikatory urządzeń
Type of operation DeviceID
Factory setting / CMPT = 2 434
Status_B High Resolution / CMPT = 3 619
Uwagi
For further information please see the IODD PDF file under "Downloads"
Profile Inteligentny czujnik: zmienna danych procesowych; Identyfikacja urządzenia, diagnoza urządzenia
Min. czas cyklu procesu [ms] 2.3
Rozdzielczość IO-Link - ciśnienie [mbar] 1
IO-Link resolution pressure [MPa] 0.001
Dane procesowe IO-Link (cykliczne)
function bit length
pressure 14
binary switching information 1
Funkcje IO-Link (acykliczne) etykieta identyfikująca konkretne zastosowanie
Profile Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Min. czas cyklu procesu [ms] 3
Rozdzielczość IO-Link - ciśnienie [mbar] 0.5
IO-Link resolution pressure [MPa] 0.0005
Dane procesowe IO-Link (cykliczne)
function bit length
pressure 16
device status 4
binary switching information 1
Funkcje IO-Link (acykliczne) etykieta identyfikująca konkretne zastosowanie
Warunki pracy
Temperatura otoczenia [°C] -25...80
Temperatura przechowywania [° C] -40...100
Ochrona IP 65; IP 67
Testy / dopuszczenia
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-27 50 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [lata] 226
Zatwierdzenie UL
UL Approval no. J004
Dyrektywa dotycząca urządzeń ciśnieniowych dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g] 234.5
Materiały stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiały części w kontakcie z medium stal nierdzewna (1.4404 / 316L); Al2O3 (ceramika); FKM
Min. liczba cykli ciśnienia 100 millionów
Moment dokręcania [Nm] 25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego)
Złącze procesowe połączenie gwintowane G 1/4 gwint wewnętrzny M6 I
Zintegrowany element ograniczający nie (możliwość modernizacji)
Wyświetlacze / elementy robocze
Wyświetlacz
Display unit 4 x LED, green (mbar, psi, kPa, inHg)
switching status 1 x LED, yellow
measured values alphanumeric display, red/green 4-digit
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Connector: 1 x M12; coding: A; Contacts: gold-plated
