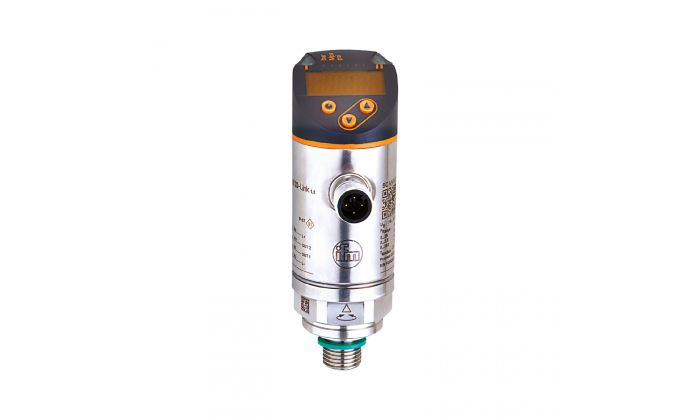

| Liczba wejść i wyjść |
Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
| Zakres pomiarowy |
| -1...0 bar | -1000...0 mbar | -14.5...0 psi | -29.5...0 inHg | -100...0 kPa |
|
| Złącze procesowe |
threaded connection G 1/4 external thread (DIN EN ISO 1179-2); internal thread:M5 |
| Cechy szczególne |
Pozłacane styki |
| Element mierzony |
ceramiczno-pojemnościowe celki pomiarowe |
| Aplikacja |
do zastosowań przemysłowych |
| Media |
ciecze i gazy |
| Temperatura mediów [°C] |
-25...80 |
| Minimalne ciśnienie niszczące |
| 50000 mbar | 725 psi | 1450 inHg | 5000 kPa |
|
| Ciśnienie znamionowe |
| 20000 mbar | 290 psi | 590 inHg | 2000 kPa |
|
| Odporność na próżnię [mbar] |
-1000 |
| Rodzaj ciśnienia |
ciśnienie względne; podciśnienie |
| Napięcie robocze [V] |
18...30 DC; (to SELV/PELV) |
| Pobór prądu [mA] |
< 35 |
| Min. rezystancja izolacji [MΩ] |
100; (500 V DC) |
| Klasa ochrony |
III |
| Ochrona przed odwrotną polaryzacją |
tak |
| Opóźnienie załączenia [s] |
0.3 |
| Zintegrowany watchdog |
tak |
| Liczba wejść i wyjść |
Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1 |
| Całkowita liczba wyjść |
2 |
| Sygnał wyjściowy |
sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Projekt elektryczny |
PNP |
| Liczba wyjść cyfrowych |
1 |
| Funkcja wyjścia |
normalnie otwarty / zamknięty; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC [V] |
2.5 |
| Stała wartość natężenia prądu wyjściowego przełączania DC [mA] |
150; (200 (...60 °C) 250 (...40 °C)) |
| Częstotliwość przełączania DC [Hz] |
< 170 |
| Liczba wyjść analogowych |
1 |
| Analogowe wyjście prądowe [mA] |
4...20 |
| Max. obciążenie [Ω] |
500 |
| Analogowe wyjście napięciowe [V] |
0...10 |
| Min. rezystancja obciążenia [Ω] |
2000 |
| Zabezpieczenie przed zwarciem |
tak |
| Typ zabezpieczenia przed zwarciem |
impulsowe |
| Zabezpieczenie przed przeciążeniem |
tak |
| Zakres pomiarowy |
| -1...0 bar | -1000...0 mbar | -14.5...0 psi | -29.5...0 inHg | -100...0 kPa |
|
| Punkt przełączania SP |
| -990...0 mbar | -14.4...0 psi | -29.3...0 inHg | -99...0 kPa |
|
| Punkt resetowania rP |
| -995...-5 mbar | -14.45...-0.05 psi | -29.4...-0.1 inHg | -99.5...-0.5 kPa |
|
| Min. różnica między SP a rP |
| 5 mbar | 0.1 psi | 0.2 inHg | 0.5 kPa |
|
| W krokach co |
| 5 mbar | 0.05 psi | 0.1 inHg | 0.5 kPa |
|
| Punkt przełączania SP |
| -992...0 mbar | -14.38...0 psi | -29.3...0 inHg | -99.2...0 kPa |
|
| Punkt resetowania rP |
| -997...-5 mbar | -14.45...-0.07 psi | -29.4...-0.1 inHg | -99.7...-0.5 kPa |
|
| Min. różnica między SP a rP |
| 5 mbar | 0.08 psi | 0.2 inHg | 0.5 kPa |
|
| W krokach co |
| 1 mbar | 0.01 psi | 0.1 inHg | 0.1 kPa |
|
| Dokładność punktu przełączania [% zakresu] |
< ± 0,5 |
| Powtarzalność [% zakresu] |
< ± 0,1; (z wahaniami temperatury < 10 K) |
| Odchylenie standardowe [% zakresu] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) |
| Odchylenie histerezy [% zakresu] |
< ± 0,25 |
| Stabilność długoterminowa [% zakresu] |
< ± 0,05; (na 6 miesięcy) |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] |
< ± 0,2; (-0...80 °C) |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] |
< ± 0,2; (-0...80 °C) |
| Czas reakcji [ms] |
< 3 |
| Programowalny czas opóźnienia dS, dr [s] |
0...50 |
| Damping process value dAP [s] |
0...4 |
| Tłumienie dla wyjścia analogowego dAA [s] |
0...4 |
| Max. czas odpowiedzi wyjście analogowe [ms] |
3 |
| Opcje ustawień parametrów |
histereza / okno; normalnie otwarty / zamknięty; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe |
| Interfejs komunikacyjny |
IO-Link |
| Rodzaj transmisji |
COM2 (38,4 kBaud) |
| Wersja IO-Link |
1.1 |
| StandardSDCI |
IEC 61131-9 |
| Tryb SIO |
tak |
| Wymagany typ portu głównego |
A |
| Analogowe dane procesowe |
1 |
| Binarne dane procesowe |
1 |
| Obsługiwane identyfikatory urządzeń |
| Type of operation | DeviceID |
|---|
| Factory setting / CMPT = 2 | 434 | | Status_B High Resolution / CMPT = 3 | 619 |
|
| Uwagi |
| For further information please see the IODD PDF file under "Downloads" |
|
| Profile |
Inteligentny czujnik: zmienna danych procesowych; Identyfikacja urządzenia, diagnoza urządzenia |
| Min. czas cyklu procesu [ms] |
2.3 |
| Rozdzielczość IO-Link - ciśnienie [mbar] |
1 |
| IO-Link resolution pressure [MPa] |
0.001 |
| Dane procesowe IO-Link (cykliczne) |
| function | bit length |
|---|
| pressure | 14 | | binary switching information | 1 |
|
| Funkcje IO-Link (acykliczne) |
etykieta identyfikująca konkretne zastosowanie |
| Profile |
Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| Min. czas cyklu procesu [ms] |
3 |
| Rozdzielczość IO-Link - ciśnienie [mbar] |
0.5 |
| IO-Link resolution pressure [MPa] |
0.0005 |
| Dane procesowe IO-Link (cykliczne) |
| function | bit length |
|---|
| pressure | 16 | | device status | 4 | | binary switching information | 1 |
|
| Funkcje IO-Link (acykliczne) |
etykieta identyfikująca konkretne zastosowanie |
| Temperatura otoczenia [°C] |
-25...80 |
| Temperatura przechowywania [° C] |
-40...100 |
| Ochrona |
IP 65; IP 67 |
| EMC |
| DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Odporność na wstrząsy |
| DIN EN 60068-2-27 | 50 g (11 ms) |
|
| Odporność na wibracje |
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [lata] |
226 |
| Zatwierdzenie UL |
|
| Dyrektywa dotycząca urządzeń ciśnieniowych |
dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
| Waga [g] |
259.5 |
| Materiały |
stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Materiały części w kontakcie z medium |
stal nierdzewna (1.4404 / 316L); Al2O3 (ceramika); FKM |
| Min. liczba cykli ciśnienia |
100 millionów |
| Moment dokręcania [Nm] |
25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego) |
| Złącze procesowe |
threaded connection G 1/4 external thread (DIN EN ISO 1179-2); internal thread:M5 |
| Uszczelnienie połączenia procesowego |
FKM (DIN EN ISO 1179-2) |
| Zintegrowany element ograniczający |
nie (możliwość modernizacji) |
| Wyświetlacz |
| Display unit | 4 x LED, green (mbar, psi, kPa, inHg) | | switching status | 1 x LED, yellow | | measured values | alphanumeric display, red/green 4-digit |
|
| Sztuk w opakowaniu |
1 szt. |
| Połączenie |
Connector: 1 x M12; coding: A; Contacts: gold-plated |
