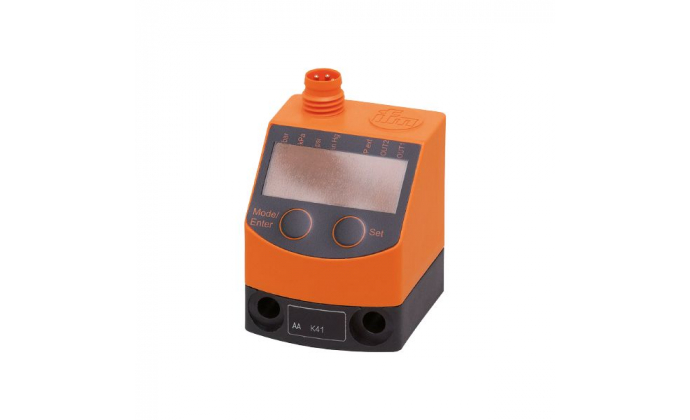

PQ7809 - Czujnik ciśnienia do pneumatyki

PQ7809 - Czujnik ciśnienia do pneumatyki

KOD PRODUCENTA: PQ7809
KATEGORIA: Kompaktowa obudowa z wyświetlaczem do pneumatyki
Producent: ifm electronic
600.71 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
PQ-1-1-RHR18-QFPKG/AS/
  • Niezawodny monitoring ciśnienia w układach pneumatycznych i sprężonego powietrza
  • Bardzo duża odporność na nadciśnienie i podciśnienie
  • Wyraźnie widoczny, nachylony wyświetlacz LED
  • Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
  • Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
Dane technicze
Charakterystyka produktu
Liczba wejść i wyjść Liczba wyjść cyfrowych: 2
Zakres pomiarowy
-1...1 bar -1000...1000 mbar -14.6...14.6 psi -29.6...29.6 inHg -100...100 kPa
Złącze procesowe połączenie gwintowane G 1/8 Gwint wewnętrzny
Zastosowanie
Cechy szczególne Pozłacane styki
Aplikacja do zastosowań przemysłowych
Media sprężone powietrze
Conditionally suitable for other media on request
Temperatura mediów [°C] 0...60
Minimalne ciśnienie niszczące
30 bar 435 psi 886 inHg 3000 kPa
Ciśnienie znamionowe
20 bar 290 psi 591 inHg 2000 kPa
Odporność na próżnię [mbar] -1000
Rodzaj ciśnienia ciśnienie względne; podciśnienie
Dane elektryczne
Napięcie robocze [V] 18...32 DC; (do SELV/PELV)
Pobór prądu [mA] < 50
Min. rezystancja izolacji [MΩ] 100; (500 V DC)
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Ochrona przeciwprzepięciowa tak; (< 40 V)
Opóźnienie załączenia [s] 0.3
Zintegrowany watchdog tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść cyfrowych: 2
Wyjścia
Całkowita liczba wyjść 2
Sygnał wyjściowy sygnał przełączający
Projekt elektryczny PNP
Liczba wyjść cyfrowych 2
Funkcja wyjścia normalnie otwarty / zamknięty; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V] 2
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 100
Częstotliwość przełączania DC [Hz] < 200
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zakres pomiaru / nastaw
Zakres pomiarowy
-1...1 bar -1000...1000 mbar -14.6...14.6 psi -29.6...29.6 inHg -100...100 kPa
Punkt przełączania SP
-0.98...1 bar -14.2...14.6 psi -28.8...29.7 inHg -98...100 kPa
Punkt resetowania rP
-0.99...0.99 bar -14.4...14.4 psi -29.1...29.4 inHg -99...99 kPa
W krokach co
0.01 bar 0.2 psi 0.3 inHg 1 kPa
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu] < ± 0,5
Powtarzalność [% zakresu] < ± 0,1; (z wahaniami temperatury < 10 K)
Odchylenie standardowe [% zakresu] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy [% zakresu] < ± 0,25
Stabilność długoterminowa [% zakresu] < ± 0,05; (na 6 miesięcy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] 0,2; (0...60 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K] 0,2; (0...60 °C)
Czasy reakcji
Czas reakcji [ms] < 2.5
Programowalny czas opóźnienia dS, dr [s] 0; 0,002...5
Software / programowanie
Opcje ustawień parametrów histereza / okno; normalnie otwarty / zamknięty; Funkcja diagnostyczna; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana
Warunki pracy
Temperatura otoczenia [°C] 0...70
Temperatura przechowywania [° C] -25...85
Ochrona IP 65
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 HF conducted 10 V
Odporność na wstrząsy
DIN IEC 68-2-27 50 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [lata] 455
Dyrektywa dotycząca urządzeń ciśnieniowych dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g] 85
Materiały PBT; FKM; poliester
Materiały części w kontakcie z medium mosiądz; FKM; silikon (powlekany); PBT
Min. liczba cykli ciśnienia 50 millionów
Złącze procesowe połączenie gwintowane G 1/8 Gwint wewnętrzny
Wyświetlacze / elementy robocze
Wyświetlacz
Display unit 4 x LED, green
switching status 2 x LED, yellow
function display alphanumeric display, 4-digit
measured values alphanumeric display, 4-digit
Wyświetlacz bar; kPa; psi; inHg
Akcesoria
Akcesoria (opcjonalnie)
mounting set for DIN rail: TH 35-7,5 / EN60715, E37340
Thread extension: 1/8", E30075
push-in air fitting for tube: Ø 6 mm, E30076
push-in air fitting for tube: Ø 8 mm, E30077
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Connector: 1 x M8; coding: A; Contacts: gold-plated
