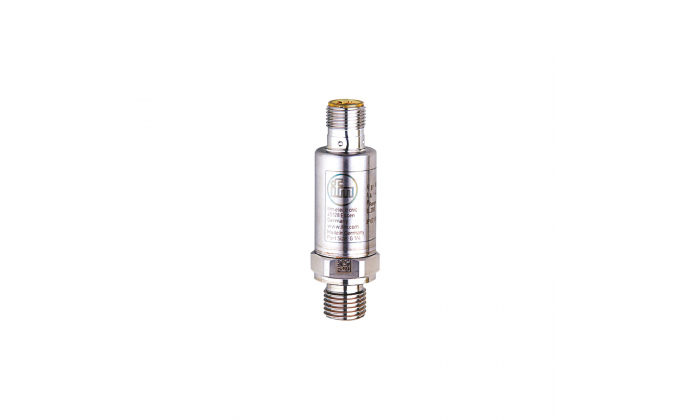

PT5503 - Transmiter ciśnienia
KOD PRODUCENTA: PT5503
KATEGORIA: Nadajniki małego typu PT / PU
Producent: ifm electronic
Produkt występuje w kategoriach:
566.93 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
PT-025-SEG14-A-ZVG/US
- Do dokładnego wykrywania ciśnienia w układzie w maszynach mobilnych
- Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
- Niewielka obudowa do użytku w miejscach o ograniczonej przestrzeni
- Żywotność ponad 60 milionów cykli ciśnieniowych
- Długoterminowa stabilność dzięki dużej powtarzalności i niewielkiemu błędowi liniowości
Dane technicze
| Charakterystyka produktu | |||||||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||||
| Zakres pomiarowy |
|
||||||
| Złącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | ||||||
| Zastosowanie | |||||||
| Aplikacja | dla zastosowań mobilnych | ||||||
| Media | ciecze i gazy | ||||||
| Temperatura mediów [°C] | -40...125 | ||||||
| Minimalne ciśnienie niszczące |
|
||||||
| Ciśnienie znamionowe |
|
||||||
| Uwaga dot. przeciążalności |
|
||||||
| Odporność na próżnię [mbar] | -1000 | ||||||
| Rodzaj ciśnienia | ciśnienie względne | ||||||
| Dane elektryczne | |||||||
| Napięcie robocze [V] | 8...32 DC | ||||||
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | ||||||
| Klasa ochrony | III | ||||||
| Ochrona przed odwrotną polaryzacją | tak | ||||||
| Opóźnienie załączenia [s] | < 0.1 | ||||||
| Wejścia / wyjścia | |||||||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||||
| Wyjścia | |||||||
| Całkowita liczba wyjść | 1 | ||||||
| Sygnał wyjściowy | sygnał analogowy | ||||||
| Liczba wyjść analogowych | 1 | ||||||
| Analogowe wyjście prądowe [mA] | 4...20 | ||||||
| Max. obciążenie [Ω] | (Ub - 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω | ||||||
| Zabezpieczenie przed zwarciem | tak | ||||||
| Zabezpieczenie przed przeciążeniem | tak | ||||||
| Zakres pomiaru / nastaw | |||||||
| Zakres pomiarowy |
|
||||||
| Dokładność / odchylenie | |||||||
| Powtarzalność [% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) | ||||||
| Odchylenie standardowe [% zakresu] | < ± 0,8; (w tym dryft przy nadmiernym naprężeniu, błąd punktu zerowego i błędu zakresu, nieliniowość, histereza) | ||||||
| Odchylenie liniowości [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||
| Odchylenie histerezy [% zakresu] | < ± 0,2 | ||||||
| Stabilność długoterminowa [% zakresu] | < ± 0,1; (na 6 miesięcy) | ||||||
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,3 (-40...0 °C); < ± 0,2 (80...125 °C) | ||||||
| Czasy reakcji | |||||||
| Czas reakcji wyjścia analogowego [ms] | 2 | ||||||
| Warunki pracy | |||||||
| Temperatura otoczenia [°C] | -40...100 | ||||||
| Temperatura przechowywania [° C] | -40...100 | ||||||
| Ochrona | IP 67; IP 69K | ||||||
| Testy / dopuszczenia | |||||||
| EMC |
|
||||||
| Odporność na wstrząsy |
|
||||||
| Odporność na wibracje |
|
||||||
| MTTF [lata] | 704 | ||||||
| Zatwierdzenie UL |
|
||||||
| Dyrektywa dotycząca urządzeń ciśnieniowych | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | ||||||
| Dane mechaniczne | |||||||
| Waga [g] | 58.5 | ||||||
| Materiały | 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI | ||||||
| Materiały części w kontakcie z medium | 1.4542 (17-4 PH / 630) | ||||||
| Min. liczba cykli ciśnienia | 60 milionów; (przy ciśnieniu nominalnym x 1,2) | ||||||
| Moment dokręcania [Nm] | 25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego) | ||||||
| Złącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | ||||||
| Uszczelnienie połączenia procesowego | HNBR (DIN EN ISO 1179-2) | ||||||
| Zintegrowany element ograniczający | tak | ||||||
| Uwagi | |||||||
| Uwagi |
|
||||||
| Sztuk w opakowaniu | 1 szt. | ||||||
| Połączenie elektryczne | |||||||
| Połączenie | Connector: 1 x M12; coding: A | ||||||
| characteristic load curve of current output |
|
||||||
