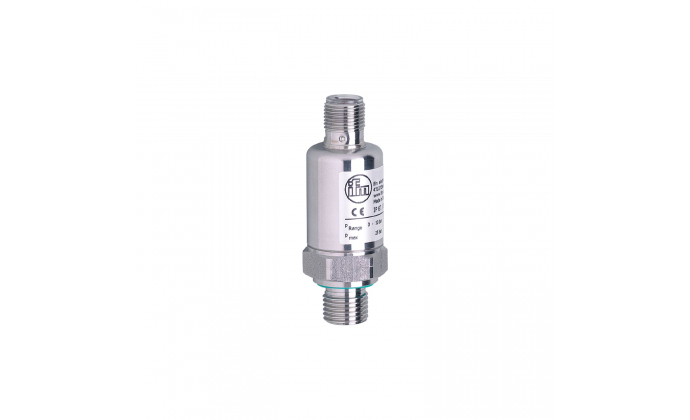

PT9553 - Transmiter ciśnienia

PT9553 - Transmiter ciśnienia

KOD PRODUCENTA: PT9553
KATEGORIA: Nadajniki małego typu PT / PU
Producent: ifm electronic
Produkt występuje w kategoriach:
643.83 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
PT-025-SBG14-B-DVG/US/ /W
  • Do niezawodnego wykrywania ciśnienia w układzie w maszynach mobilnych
  • Wysoka odporność na wstrząsy i drgania
  • Doskonała powtarzalność i niewielki błąd liniowości
  • Żywotność ponad 50 mln cykli ciśnieniowych
  • Niewielka i wytrzymała obudowa ze stali nierdzewnej do użytku w ograniczonej przestrzeni
Dane technicze
Charakterystyka produktu
Liczba wejść i wyjść Liczba wyjść analogowych: 1
Zakres pomiarowy
0...25 bar 0...363 psi 0...2.5 MPa
Złącze procesowe połączenie gwintowane G 1/4 gwint zewnętrzny
Zastosowanie
Aplikacja dla zastosowań mobilnych
Media ciecze i gazy
Temperatura mediów [°C] -25...90; (na zamówienie: -40...100 °C)
Minimalne ciśnienie niszczące
600 bar 7253 psi 60 MPa
Ciśnienie znamionowe
60 bar 870 psi 6 Mpa
Rodzaj ciśnienia ciśnienie względne
Dane elektryczne
Napięcie robocze [V] 16...36 DC
Pobór prądu [mA] < 6
Min. rezystancja izolacji [MΩ] 100; (80 V DC)
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść analogowych: 1
Wyjścia
Całkowita liczba wyjść 1
Sygnał wyjściowy sygnał analogowy
Liczba wyjść analogowych 1
Analogowe wyjście napięciowe [V] 0...10
Min. rezystancja obciążenia [Ω] 2000
Zakres pomiaru / nastaw
Zakres pomiarowy
0...25 bar 0...363 psi 0...2.5 MPa
Dokładność / odchylenie
Powtarzalność [% zakresu] < ± 0,1; (z wahaniami temperatury < 10 K)
Odchylenie standardowe [% zakresu] < ± 1,8; (w tym odchylenie przy nadmiernym dokręceniu, błąd punktu zerowego i zakresu)
Odchylenie liniowości [% zakresu] < ± 0,25 (BFSL) / < ± 0,5 (LS)
Odchylenie histerezy [% zakresu] < ± 0,2
Stabilność długoterminowa [% zakresu] < ± 0,1; (na 6 miesięcy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] < ± 0,1; (-25...90 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K] < ± 0,1; (-25...90 °C)
Czasy reakcji
Czas reakcji wyjścia analogowego [ms] 8
Warunki pracy
Temperatura otoczenia [°C] -25...90
Temperatura przechowywania [° C] -40...100
Ochrona IP 67; IP 69K
Testy / dopuszczenia
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
immunity according to the automotive directive 1995/54/EC, 2004/104 EC, 2005/83/EC
ISO 11452-2 100 V/m
ISO 11452-4 100 mA / severity level 4
ISO 7637-2 severity level 4
radiation of interference CISPR 25
EN 61000-6-1
EN 61000-6-4
Odporność na wstrząsy
DIN IEC 68-2-27 50 g (11 ms)
Odporność na wibracje
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [lata] 1069
Dyrektywa dotycząca urządzeń ciśnieniowych dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g] 82
Materiały stal nierdzewna (1.4404 / 316L); PA
Materiały części w kontakcie z medium stal nierdzewna (1.4404 / 316L); FKM
Min. liczba cykli ciśnienia 50 millionów
Złącze procesowe połączenie gwintowane G 1/4 gwint zewnętrzny
Zintegrowany element ograniczający tak
Uwagi
Uwagi
BFSL = Best Fit Straight Line
LS = limit value setting
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Connector: 1 x M12; coding: A
