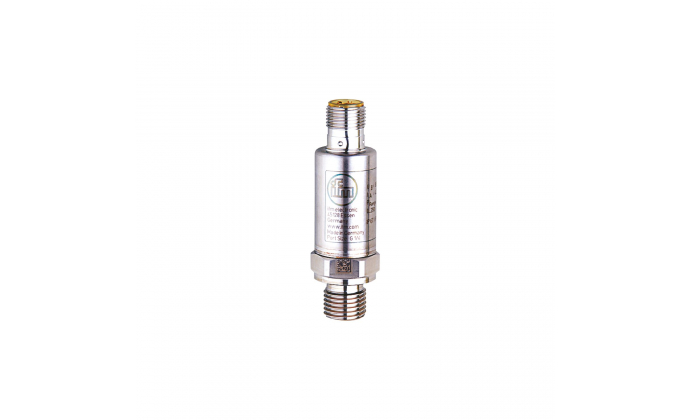

PU8560 - Transmiter ciśnienia
KOD PRODUCENTA: PU8560
KATEGORIA: Transmitery do zastosowań mobilnych
Producent: ifm electronic
583.87 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
PU-600-SEG14-C-DVG/US
Dane technicze
Charakterystyka produktu | |||||||
Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||||
Zakres pomiarowy |
|
||||||
Złącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | ||||||
Zastosowanie | |||||||
Aplikacja | dla zastosowań mobilnych | ||||||
Media | ciecze i gazy | ||||||
Temperatura mediów [°C] | -40...125 | ||||||
Minimalne ciśnienie niszczące |
|
||||||
Ciśnienie znamionowe |
|
||||||
Uwaga dot. przeciążalności |
|
||||||
Odporność na próżnię [mbar] | -1000 | ||||||
Rodzaj ciśnienia | ciśnienie względne | ||||||
Dane elektryczne | |||||||
Napięcie robocze [V] | 8...32 DC | ||||||
Pobór prądu [mA] | < 12 | ||||||
Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | ||||||
Klasa ochrony | III | ||||||
Ochrona przed odwrotną polaryzacją | tak | ||||||
Opóźnienie załączenia [s] | < 0.1 | ||||||
Wejścia / wyjścia | |||||||
Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||||
Wyjścia | |||||||
Całkowita liczba wyjść | 1 | ||||||
Sygnał wyjściowy | sygnał analogowy | ||||||
Liczba wyjść analogowych | 1 | ||||||
Analogowe wyjście napięciowe [V] | 0.5...4.5 | ||||||
Min. rezystancja obciążenia [Ω] | 2000 | ||||||
Zabezpieczenie przed zwarciem | tak | ||||||
Zabezpieczenie przed przeciążeniem | tak | ||||||
Zakres pomiaru / nastaw | |||||||
Zakres pomiarowy |
|
||||||
Dokładność / odchylenie | |||||||
Powtarzalność [% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) | ||||||
Odchylenie standardowe [% zakresu] | < ± 0,8; (w tym dryft przy nadmiernym naprężeniu, błąd punktu zerowego i błędu zakresu, nieliniowość, histereza) | ||||||
Odchylenie liniowości [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||
Odchylenie histerezy [% zakresu] | < ± 0,2 | ||||||
Stabilność długoterminowa [% zakresu] | < ± 0,1; (na 6 miesięcy) | ||||||
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
Współczynnik temperaturowy zakresu [% na zakres 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) | ||||||
Czasy reakcji | |||||||
Czas reakcji wyjścia analogowego [ms] | 2 | ||||||
Warunki pracy | |||||||
Temperatura otoczenia [°C] | -40...100 | ||||||
Temperatura przechowywania [° C] | -40...100 | ||||||
Ochrona | IP 67; IP 69K | ||||||
Testy / dopuszczenia | |||||||
EMC |
|
||||||
Odporność na wstrząsy |
|
||||||
Odporność na wibracje |
|
||||||
MTTF [lata] | 658 | ||||||
Dyrektywa dotycząca urządzeń ciśnieniowych | Modul A; can be used for group 2 fluids; group 1 fluids on request | ||||||
Dane mechaniczne | |||||||
Waga [g] | 58.5 | ||||||
Materiały | 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI | ||||||
Materiały części w kontakcie z medium | 1.4542 (17-4 PH / 630) | ||||||
Min. liczba cykli ciśnienia | 60 milionów; (przy ciśnieniu nominalnym x 1,2) | ||||||
Moment dokręcania [Nm] | 30...50; (recommended tightening torque; depends on lubrication, seal and pressure rating) | ||||||
Złącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2) | ||||||
Uszczelnienie połączenia procesowego | HNBR (DIN EN ISO 1179-2) | ||||||
Zintegrowany element ograniczający | tak | ||||||
Uwagi | |||||||
Uwagi |
|
||||||
Sztuk w opakowaniu | 1 szt. | ||||||
Połączenie elektryczne | |||||||
Połączenie | Connector: 1 x M12; coding: A; Maximum cable length: 30 m |
