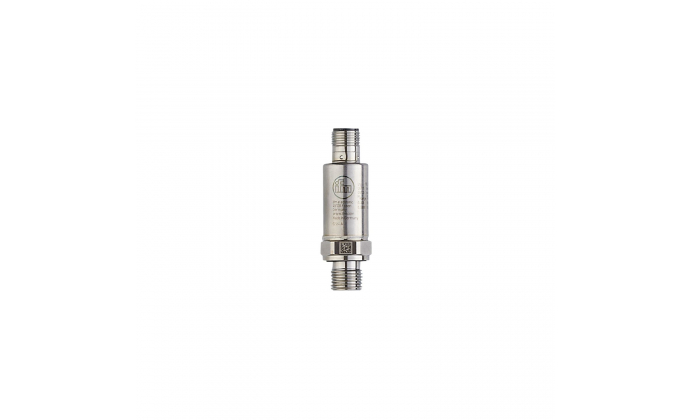

PV7000 - Presostat z IO-Link

PV7000 - Presostat z IO-Link

KOD PRODUCENTA: PV7000
KATEGORIA: Dwa wyjścia przełączające
Producent: ifm electronic
668.15 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
PV-400-SEG14-UFRVG/US/ /
  • Niewielka obudowa do zastosowań w nieiwelkich przestrzeniach
  • Wysoka odporność na nadciśnienie i podciśnienie
  • Wytrzymała obudowa ze stali nierdzewnej o dużej odporności na uderzenia i drgania
  • Okres eksploatacji ponad 60 mln cykli ciśnieniowych
  • Dwa programowalne wyjścia przełączające, w tym jedno z interfejsem komunikacyjnym IO-Link
  • Prosta w obsłudze komunikacja i parametryzacja przez IO-Link
Dane technicze
Charakterystyka produktu
Liczba wejść i wyjść Liczba wyjść cyfrowych: 2
Zakres pomiarowy
0...400 bar 0...5800 psi 0...40 MPa
Złącze procesowe threaded connection G 1/4 external thread (DIN EN ISO 1179-2); internal thread:M5
Zastosowanie
Element mierzony metalowe cienkowarstwowe ogniwo
Aplikacja do zastosowań przemysłowych
Media ciecze i gazy
Temperatura mediów [°C] -40...90
Minimalne ciśnienie niszczące
1700 bar 24655 psi 170 MPa
Ciśnienie znamionowe
1000 bar 14500 psi 100 MPa
Uwaga dot. przeciążalności
static
Odporność na próżnię [mbar] -1000
Rodzaj ciśnienia ciśnienie względne
Dane elektryczne
Napięcie robocze [V] 18...30 DC
Pobór prądu [mA] < 15
Min. rezystancja izolacji [MΩ] 100; (500 V DC)
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Opóźnienie załączenia [s] < 0.3
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wyjść cyfrowych: 2
Wyjścia
Całkowita liczba wyjść 2
Sygnał wyjściowy sygnał przełączający; IO-Link; (konfigurowalne)
Projekt elektryczny PNP/NPN
Liczba wyjść cyfrowych 2
Funkcja wyjścia normalnie otwarty / zamknięty; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V] 2
Stała wartość natężenia prądu wyjściowego przełączania DC [mA] 100
Częstotliwość przełączania DC [Hz] < 170
Zabezpieczenie przed zwarciem tak
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Zakres pomiaru / nastaw
Zakres pomiarowy
0...400 bar 0...5800 psi 0...40 MPa
Punkt przełączania SP
4...400 bar 58...5802 psi 0.4...40 MPa
Punkt resetowania rP
2...398 bar 30...5773 psi 0.2...39.8 MPa
W krokach co
0.2 bar 1 psi 0.02 MPa
Ustawienia fabryczne
SP1 = 100 bar rP1 = 92 bar ou1 = Hno;
SP2 = 300 bar rP2 = 292 bar ou2 = Hno;
dS1/dS2 = 0 ms dr1/dr2 = 0 ms
coF = 0 % P-n = PnP dAP= 60 ms
Dokładność / odchylenie
Dokładność punktu przełączania [% zakresu] < ± 0,5 (zgodnie z normą DIN EN 61298-2)
Powtarzalność [% zakresu] < ± 0,05; (z wahaniami temperatury < 10 K)
Odchylenie standardowe [% zakresu] < ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
Odchylenie liniowości [% zakresu] < ± 0,1 (BFSL) / < ± 0,2 (LS)
Odchylenie histerezy [% zakresu] < ± 0,2
Stabilność długoterminowa [% zakresu] < ± 0,1; (na 6 miesięcy)
Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Współczynnik temperaturowy zakresu [% na zakres 10 K] < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Czasy reakcji
Czas reakcji [ms] < 3
Software / programowanie
Opcje ustawień parametrów hysteresis / window; normally open / normally closed; switching logic; switch-on/switch-off delay; Damping
Interfejsy
Interfejs komunikacyjny IO-Link
Rodzaj transmisji COM2 (38,4 kBaud)
Wersja IO-Link 1.1
StandardSDCI IEC 61131-9
Profile Inteligentny czujnik: zmienna danych procesowych; Identyfikacja urządzenia, diagnoza urządzenia
Tryb SIO tak
Wymagany typ portu głównego A
Analogowe dane procesowe 2
Binarne dane procesowe 2
Min. czas cyklu procesu [ms] 5
Obsługiwane identyfikatory urządzeń
Type of operation DeviceID
default 708
Warunki pracy
Temperatura otoczenia [°C] -40...90
Temperatura przechowywania [° C] -40...100
Ochrona IP 67; IP 69K
Testy / dopuszczenia
EMC
DIN EN 61326-1
Odporność na wstrząsy
DIN EN 60068-2-27 500 g (1 ms)
Odporność na wibracje
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [lata] 667.77
Zatwierdzenie UL
UL Approval no. J016
Dyrektywa dotycząca urządzeń ciśnieniowych dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie
Dane mechaniczne
Waga [g] 63.5
Materiały 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI
Materiały części w kontakcie z medium stainless steel (1.4305 / 303); 1.4542 (17-4 PH / 630)
Min. liczba cykli ciśnienia 60 milionów; (przy ciśnieniu nominalnym x 1,2)
Moment dokręcania [Nm] 25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego)
Złącze procesowe threaded connection G 1/4 external thread (DIN EN ISO 1179-2); internal thread:M5
Uszczelnienie połączenia procesowego FKM (DIN EN ISO 1179-2)
Zintegrowany element ograniczający tak
Uwagi
Uwagi
BFSL = Best Fit Straight Line
LS = limit value setting
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Connector: 1 x M12; coding: A
