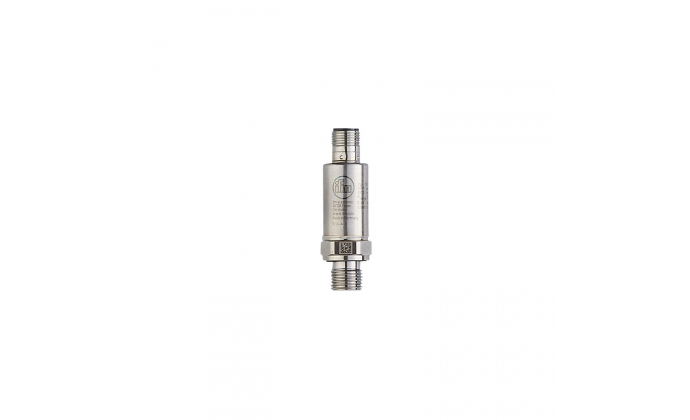

| Liczba wejść i wyjść |
Liczba wyjść cyfrowych: 2 |
| Zakres pomiarowy |
| 0...60 bar | 0...870 psi | 0...6 MPa |
|
| Złącze procesowe |
threaded connection G 1/4 external thread (DIN EN ISO 1179-2); internal thread:M5 |
| Element mierzony |
metalowe cienkowarstwowe ogniwo |
| Aplikacja |
do zastosowań przemysłowych |
| Media |
ciecze i gazy |
| Temperatura mediów [°C] |
-40...90 |
| Minimalne ciśnienie niszczące |
|
| Ciśnienie znamionowe |
|
| Uwaga dot. przeciążalności |
|
| Odporność na próżnię [mbar] |
-1000 |
| Rodzaj ciśnienia |
ciśnienie względne |
| Napięcie robocze [V] |
18...30 DC |
| Pobór prądu [mA] |
< 15 |
| Min. rezystancja izolacji [MΩ] |
100; (500 V DC) |
| Klasa ochrony |
III |
| Ochrona przed odwrotną polaryzacją |
tak |
| Opóźnienie załączenia [s] |
< 0.3 |
| Liczba wejść i wyjść |
Liczba wyjść cyfrowych: 2 |
| Całkowita liczba wyjść |
2 |
| Sygnał wyjściowy |
sygnał przełączający; IO-Link; (konfigurowalne) |
| Projekt elektryczny |
PNP/NPN |
| Liczba wyjść cyfrowych |
2 |
| Funkcja wyjścia |
normalnie otwarty / zamknięty; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC [V] |
2 |
| Stała wartość natężenia prądu wyjściowego przełączania DC [mA] |
100 |
| Częstotliwość przełączania DC [Hz] |
< 130 |
| Zabezpieczenie przed zwarciem |
tak |
| Typ zabezpieczenia przed zwarciem |
impulsowe |
| Zabezpieczenie przed przeciążeniem |
tak |
| Zakres pomiarowy |
| 0...60 bar | 0...870 psi | 0...6 MPa |
|
| Punkt przełączania SP |
| 0.6...60 bar | 9...870 psi | 0...6 MPa |
|
| Punkt resetowania rP |
| 0.31...59.71 bar | 4...866 psi | 0.031...5.971 MPa |
|
| W krokach co |
|
| Ustawienia fabryczne |
| SP1 = 15 bar | rP1 = 13.8 bar | ou1 = Hno; | | SP2 = 45 bar | rP2 = 43.8 bar | ou2 = Hno; | | dS1/dS2 = 0 ms | dr1/dr2 = 0 ms | | | coF = 0 % | P-n = PnP | dAP= 60 ms |
|
| Zakres pomiarowy |
|
| Punkt przełączania SP |
| -38...90 °C | -36.4...194 °F |
|
| Punkt resetowania rP |
| -40...88 °C | -40...190.4 °F |
|
| W krokach co |
|
| Dokładność punktu przełączania [% zakresu] |
< ± 0,5 (nach DIN EN 61298-2) |
| Powtarzalność [% zakresu] |
< ± 0,05; (z wahaniami temperatury < 10 K) |
| Odchylenie standardowe [% zakresu] |
< ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1) |
| Odchylenie liniowości [% zakresu] |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Odchylenie histerezy [% zakresu] |
< ± 0,2 |
| Stabilność długoterminowa [% zakresu] |
< ± 0,1; (na 6 miesięcy) |
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Współczynnik temperaturowy zakresu [% na zakres 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Dokładność [K] |
± 2 K + (0.1 x (ambient temperature - medium temperature)) |
| Uwagi dotyczące dokładności / odchylenia |
temperature range -10 to 80 °C |
| Czas reakcji [ms] |
< 3 |
| Dynamiczna odpowiedź T05 / T09 [s] |
< 80 / < 210 ( under ifm reference conditions ) |
| Opcje ustawień parametrów |
hysteresis / window; normally open / normally closed; switching logic; switch-on/switch-off delay; Damping |
| Interfejs komunikacyjny |
IO-Link |
| Rodzaj transmisji |
COM2 (38,4 kBaud) |
| Wersja IO-Link |
1.1 |
| StandardSDCI |
IEC 61131-9 |
| Profile |
Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| Tryb SIO |
tak |
| Wymagany typ portu głównego |
A |
| Analogowe dane procesowe |
5 |
| Binarne dane procesowe |
2 |
| Min. czas cyklu procesu [ms] |
4.5 |
| Rozdzielczość IO-Link - ciśnienie [bar] |
0.02 |
| IO-Link resolution pressure [MPa] |
0.002 |
| IO-Link resolution temperature [K] |
0.2 |
| IO-Link process data (cyclical) |
| function | bit length |
|---|
| pressure | 16 | | temperature | 16 | | device status | 4 | | binary switching information | 2 |
|
| Funkcje IO-Link (acykliczne) |
application specific tag; internal temperature; operating hours counter; switching cycles counter; Pressure peak counter; Temperature peak counter |
| Obsługiwane identyfikatory urządzeń |
| Type of operation | DeviceID |
|---|
| default | 1215 |
|
| Temperatura otoczenia [°C] |
-40...90 |
| Temperatura przechowywania [° C] |
-40...100 |
| Ochrona |
IP 67; IP 69K |
| EMC |
|
| Odporność na wstrząsy |
| DIN EN 60068-2-27 | 500 g (1 ms) |
|
| Odporność na wibracje |
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [lata] |
668 |
| Zatwierdzenie UL |
| UL Approval no. | J037 | | File number UL | E174189 |
|
| Dyrektywa dotycząca urządzeń ciśnieniowych |
dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
| Waga [g] |
56.1 |
| Materiały |
1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI |
| Materiały części w kontakcie z medium |
stainless steel (1.4305 / 303); 1.4542 (17-4 PH / 630) |
| Min. liczba cykli ciśnienia |
60 milionów; (przy ciśnieniu nominalnym x 1,2) |
| Moment dokręcania [Nm] |
25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego) |
| Złącze procesowe |
threaded connection G 1/4 external thread (DIN EN ISO 1179-2); internal thread:M5 |
| Uszczelnienie połączenia procesowego |
FKM (DIN EN ISO 1179-2) |
| Zintegrowany element ograniczający |
tak |
| Uwagi |
| BFSL = Best Fit Straight Line | | LS = limit value setting |
|
| Sztuk w opakowaniu |
1 szt. |
| Połączenie |
Connector: 1 x M12; coding: A |
