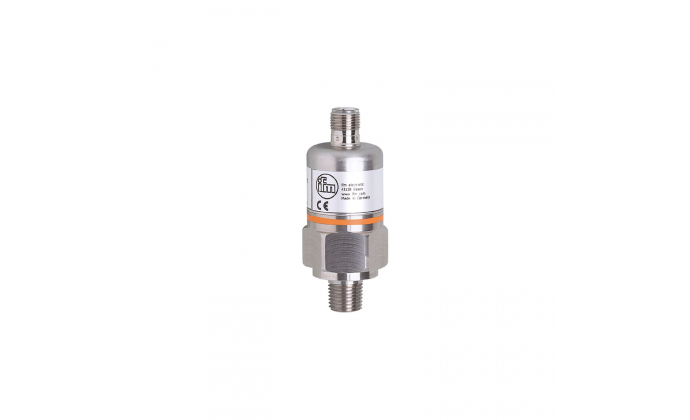

PX9119 - Przetwornik ciśnienia z ceramiczną celką pomiarową
KOD PRODUCENTA: PX9119
KATEGORIA: Nadajniki typu PA
Producent: ifm electronic
1182.08 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
PA-0-1PRBN14-B-DVG/US/ /V
- Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
- Precyzyjne wyjście analogowe
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Okres eksploatacji ponad 100 milionów cykli ciśnieniowych
- Wysoka odporność na wstrząsy i drgania
Dane technicze
| Charakterystyka produktu | |||||||||||||||||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||||||||||||||
| Zakres pomiarowy [psi] | -14.5...0 | ||||||||||||||||
| Złącze procesowe | threaded connection 1/4" NPT external thread internal thread:M5 | ||||||||||||||||
| Zastosowanie | |||||||||||||||||
| Cechy szczególne | Pozłacane styki | ||||||||||||||||
| Aplikacja | do zastosowań przemysłowych | ||||||||||||||||
| Media | ciecze i gazy | ||||||||||||||||
| Temperatura mediów [°C] | -25...90 | ||||||||||||||||
| Min. bursting pressure [psi] | 450 | ||||||||||||||||
| Ciśnienie znamionowe [psi] | 145 | ||||||||||||||||
| Rodzaj ciśnienia | ciśnienie względne; podciśnienie | ||||||||||||||||
| Dane elektryczne | |||||||||||||||||
| Napięcie robocze [V] | 16...32 DC | ||||||||||||||||
| Pobór prądu [mA] | < 18 | ||||||||||||||||
| Min. rezystancja izolacji [MΩ] | 100; (500 V DC) | ||||||||||||||||
| Klasa ochrony | III | ||||||||||||||||
| Ochrona przed odwrotną polaryzacją | tak | ||||||||||||||||
| Wejścia / wyjścia | |||||||||||||||||
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||||||||||||||
| Wyjścia | |||||||||||||||||
| Całkowita liczba wyjść | 1 | ||||||||||||||||
| Sygnał wyjściowy | sygnał analogowy | ||||||||||||||||
| Liczba wyjść analogowych | 1 | ||||||||||||||||
| Analogowe wyjście napięciowe [V] | 10...0 | ||||||||||||||||
| Min. rezystancja obciążenia [Ω] | 2000 | ||||||||||||||||
| Zabezpieczenie przed przeciążeniem | tak | ||||||||||||||||
| Zakres pomiaru / nastaw | |||||||||||||||||
| Zakres pomiarowy [psi] | -14.5...0 | ||||||||||||||||
| Dokładność / odchylenie | |||||||||||||||||
| Powtarzalność [% zakresu] | < 0,1; (z wahaniami temperatury < 10 K) | ||||||||||||||||
| Odchylenie standardowe [% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) | ||||||||||||||||
| Stabilność długoterminowa [% zakresu] | < ± 0,05; (na 6 miesięcy) | ||||||||||||||||
| Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] | 0,15; (0...80 °C) | ||||||||||||||||
| Współczynnik temperaturowy zakresu [% na zakres 10 K] | 0,2; (0...80 °C) | ||||||||||||||||
| Czasy reakcji | |||||||||||||||||
| Czas reakcji wyjścia analogowego [ms] | 3 | ||||||||||||||||
| Warunki pracy | |||||||||||||||||
| Temperatura otoczenia [°C] | -25...80 | ||||||||||||||||
| Temperatura przechowywania [° C] | -40...100 | ||||||||||||||||
| Ochrona | IP 65 | ||||||||||||||||
| Testy / dopuszczenia | |||||||||||||||||
| EMC |
|
||||||||||||||||
| Odporność na wstrząsy |
|
||||||||||||||||
| Odporność na wibracje |
|
||||||||||||||||
| MTTF [lata] | 531 | ||||||||||||||||
| Dyrektywa dotycząca urządzeń ciśnieniowych | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | ||||||||||||||||
| Dane mechaniczne | |||||||||||||||||
| Waga [g] | 212.5 | ||||||||||||||||
| Materiały | stal nierdzewna (1.4404 / 316L); FKM; PA; EPDM/X | ||||||||||||||||
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303; ceramika; FKM | ||||||||||||||||
| Min. liczba cykli ciśnienia | 100 millionów | ||||||||||||||||
| Złącze procesowe | threaded connection 1/4" NPT external thread internal thread:M5 | ||||||||||||||||
| Zintegrowany element ograniczający | nie (możliwość modernizacji) | ||||||||||||||||
| elementy sterujące wyświetlacza | |||||||||||||||||
| Uwagi | |||||||||||||||||
| Sztuk w opakowaniu | 1 szt. | ||||||||||||||||
| Połączenie elektryczne | |||||||||||||||||
| Połączenie | Connector: 1 x M12; coding: A; Contacts: gold-plated | ||||||||||||||||
