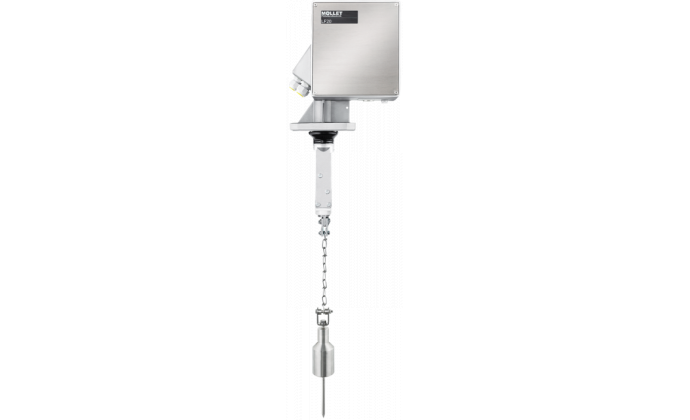

Czujnik YoYo LF20

Czujnik YoYo LF20

KOD PRODUCENTA: -
KATEGORIA: Linkowy czujnik poziomu typu Yo-Yo LF
Producent: MOLLET
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 694 467 166
bs@newtech.com.pl
Opis
Continuous level measurement with Yo-Yo sensing system

Czujnik jest spuszczany do silosu lub leja za pomocą stalowej taśmy. Gdy tylko ciężar dotknie powierzchni, siła rozciągająca taśmy spada. Ta zmniejszona siła rozciągająca jest wykrywana przez elektronikę MOLOSbob LF20, a obniżanie masy jest natychmiast zatrzymywane. Następnie sygnał wyjściowy prądu 4-20 mA jest proporcjonalny do zmierzonej odległości, a masa detekcyjna powraca do pozycji końcowej, dzięki czemu zmierzona wartość zostaje zachowana aż do rozpoczęcia kolejnego cyklu pomiarowego. Różne odczyty umożliwiają dokładne pomiary poziomu niezależnie od gęstości lub wielkości ziaren materiału sypkiego. Sygnał ten można wizualizować za pomocą łatwych w użyciu i dobrze czytelnych urządzeń wskazujących, które są montowane w szafie sterowniczej.

Cechy produktu

  • Niezawodny ciągły pomiar poziomu do wysokości silosu 42 m
  • Na technologię pomiarową nie mają wpływu właściwości takie jak pył, wilgoć, przewodnictwo lub wielkość ziarna materiału sypkiego
  • Pomiary w silosach przy temperaturach procesu do 150 ° C
  • Brak wpływu na proces pomiarowy przez elementy wewnętrzne w silosach lub naczyniach
  • Wysoka dokładność pomiaru rzeczywistego poziomu napełnienia ± 2,5 cm
  • 4-wierszowy wyświetlacz tekstowy umożliwia łatwe uruchomienie z menu i obsługę lokalną
  • Stosowanie w strefach zagrożonych wybuchem pyłu, kategoria 1 / 2D
  • Wyjście prądowe 4 - 20 mA i maksymalnie 4 dowolnie programowalne wyjścia sygnałowe
  • Stopień ochrony IP 67 zgodnie z EN 60529
  • Kompaktowa i wciąż solidna konstrukcja o niskiej wadze
  • Specjalnie zaprojektowana wycieraczka taśmowa zapobiega zanieczyszczaniu wewnętrznej obudowy
  • Brak ruchu u wylotu silosu dzięki całkowicie elektronicznemu cyfrowemu minimalnemu trybowi awaryjnemu
Dane technicze
Obudowa / Pokrywa Aluminium powlekane RAL 7001 / czyste
Prędkość taśmy 0,16 … 0,25 m/s
Zasilanie trakcji 150 N
Kąt nachylenia maksimum 2°
Zasilanie 90 … 253 VAC, 50/60 Hz
20 … 28 VDC
Waga 11,5 kg wliczając wagę czujnika
Wymiary 300 x 260 x 225 [HxBxD]
Przyłącze procesowe Kołnierz DN100 PN16 / 4" Aluminium
Wycieraczka Aluminum / stal lub Stal nierdzewna (304)
Taśma pomiarowa Stal nierdzewna (301, modyfikowana)
Zakres pomiarowy 0 m … 42 m
Pobór mocy max. 150 VA bez grzałki
max. 170 VA z grzałką (opcja)
Ciśnienie procesowe -0,5 … +1,0 bar
Temperatura procesowa -20 °C … +150 °C
temperatura otoczenia -40 °C … +60 °C
Dopuszczenia do stref zagrożonych wybuchem ATEX II 1/2D IIIC
Terminale maksimum 2,5 mm²
Wejścia Napięcie wejściowe 30 VDC (aktywne)
maksymalne obciążenie styku 0,3 W (pasywne)
Wyjścia Wyjście prądowe 4 ... 20 mA (aktywne) Wyjścia przekaźnikowe maksymalnie 250 VAC / 6A Wyjście transoptorowe max. 30 VDC / 10 mA (opcjonalnie)
stopień ochrony IP67 według EN 60529
