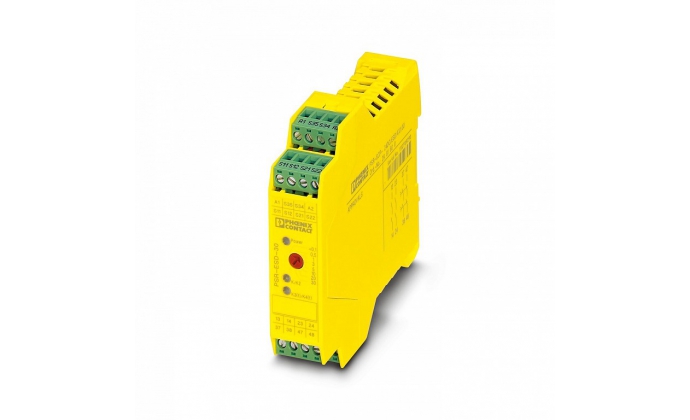

PSR-SCP-24DC/ESD/4X1/30 - Przekaźnik Bezpieczeństwa Phoenix Contact
Przekaźnik bezpieczeństwa do nadzoru zatrzymania awaryjnego i drzwi bezpieczeństwa do SIL 3 lub kat. 4, PL e wg EN ISO 13849, aktywacja automatyczna lub ręczna, 2 zestyki zwierne z opóźnieniem odpadania od 0,1 s do 30 s, wtykowa złączka śrubowa
Właściwości produktu:
- Typ produktu: Przekaźniki bezpieczeństwa;
- Zastosowanie: Zatrzymanie awaryjne, Drzwi bezpieczeństwa, Bariery świetlne;
- Trwałość mechaniczna: ok. 107 cykli łączeniowych;
- Typ przekaźn.: Przekaźnik elektromechaniczny ze stykami o wymuszonym przełączaniu wg normy IEC/EN 61810-3;
- Kategoria przepięciowa: II .
PSR-SCP-24DC/ESD/4X1/30 - Przekaźnik Bezpieczeństwa
Parametry elektryczne
| Maksymalna utrata mocy w warunkach znamionowych | 1,8 W |
| Znamionowy rodzaj pracy | 100 % ED |
| Znamionowe napięcie izolacji | 250 V |
| Znamionowe napięcie udarowe / Izolacja | 4 kV / izolacja podstawowa |
Dane wejściowe
| Znamionowe napięcie wejścia UN | 24 V DC |
| zakres napięć wejściowych odniesiony do UN | 0,85 ... 1,1 |
| Typowy prąd wejścia dla UN | 75 mA DC |
| Napięcie w obwodzie wejścia, startu i powrotu | ok. 24 V DC |
| Czas zadziałania typowo | 150 ms (nadzorowana/ręczna i autostart) |
| typowy czas opadania | 20 ms (Styki nieopóźnione) |
| 100 ms (styki opóźnione) | |
| typowy zakres czasu odpadania | 0,1 s ... 30 s |
| Czas ponownej gotowości | 330 ms (ponowny rozruch) |
| 1 s (moment włączenia) | |
| Układ ochronny | Dioda transil, 33 V DC |
| Max. dopuszczalny opór całego obwodu | 500 Ω (obwód wejściowy i resetowy przy UN) |
| wskaźnik napięcia roboczego | LED zielona |
| Wskaźnik stanu | LED K1/K2 i K3(t)/K4(t), zielona |
Dane wyjściowe
| Rodzaj zestyków | 4 tory zwolnienia blokady |
| materiał styków | AgSnO2 |
| Maksymalne napięcie łączeniowe | 250 V AC/DC |
| Napięcie łączeniowe minimalne | 15 V AC/DC |
| Obciążalność prądowa trwała zestyku | 6 A (Zestyk zwierny) |
| prąd załączalny maksymalny | 6 A |
| Min. prąd załączalny | 25 mA |
| Kwadrat prąd sumaryczny | 120 A2 (patrz krzywa redukcyjna) |
| moc wyłączalna (obc. rezystancyjne) maksymalnie | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 90 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Moc wyłączalna (obciążenie indukcyjne) maksymalnie | 42 W (24 V DC, τ = 40 ms) |
| 33 W (48 V DC, τ = 40 ms) | |
| 25 W (110 V DC, τ = 40 ms) | |
| 23 W (220 V DC, τ = 40 ms) | |
| Moc łączeniowa, min | 0,4 W |
| zdolność łączeniowa (360 cykli łączeniowych/h) | na żądanie |
| zdolność łączeniowa (3600 cykli łączeniowych/h) | 3 A (24 V (DC13)) |
| 3 A (230 V (AC15)) | |
| Bezpiecznik na wyjściu | 10 A gL/gG NEOZED (Zestyk zwierny) |
Warunki otoczenia
| Stopień ochrony | IP20 |
| Rodzaj ochrony miejsce montażu min. | IP54 |
| Temperatura otoczenia (praca) | -20 °C ... 45 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Wys. zastosowania | ≤ 2000 m (ponad NN) |
| Max. dop. wilgotność powietrza (przechowywanie/transport/ praca) | 75 % (wartości średnie, 85% okazjonalnie, bez obroszenia) |
| Udar | 15g |
| Drgania (praca) | 10 Hz ... 150 Hz, 2g |
