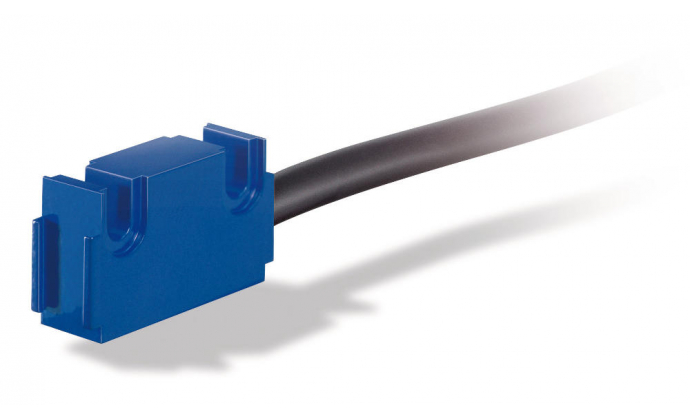

Czujnik magnetyczny LS100
KOD PRODUCENTA: -
KATEGORIA: Przetworniki położenia liniowego - Czujniki magnetyczne - Czujniki magnetyczne
Producent: SIKO GmbH
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
- Powtarzalność max. ± 1 μm
- Obwód wyjściowy sin / cos 1 VSS
- Okres sygnału 1000 μm (analogowy)
- Przetwarzanie sygnału w czasie rzeczywistym
- Działa z taśmą magnetyczną MB100 / 1
Dane technicze
| Dane mechaniczne | |
| Obudowa | niebieskie aluminium |
| Odległośc między czujnikiem a taśmą | 0.1 … 0.4 mm (w całym zakresie pomiarowym, bez taśmy maskującej) |
| Otulina przewodu | PUR (6-adrig ø5.1-0.2 mm) |
| Dane elektryczne | |
| Napięcie robocze | 5 V DC ±5 % (bez zabezpieczenia przed zmianą polaryzacji) |
| Pobór prądu | ≤30 mA (bez obciążenia) |
| Sygnał wyjściowy | sin, cos, /sin, /cos |
| Napięcie wyjściowe | 1 VPP ±10 % (z RA = 120 Ohm - 1 kOhm przy 0 ... 20 °C) |
| Impedancja wyjścia | RLoad >75 Ω |
| Okres występowania sygnału | 1000 µm |
| Offset napięcia | 2.5 V ±0.5 % |
| Fazowanie | 90°±1°, ±3° (20 kHz) |
| Wymagania czasu rzeczywistego | wyjściowy sygnał proporcjonalny do prędkości |
| Typ połączenia | D-Sub (15-pinów, 1x gniazdo) |
| Dane systemowe | |
| Odchylenie liniowości | ±2 µm (przy TU = 20° C, odległość odczytu 0.2 mm) |
| Powtarzalność | ±1 µm (jednokierunkowa) |
| Zakres pomiarowy | ∞ |
| Prędkość podróży | ≤20 m/s |
| Warunki otoczenia pracy | |
| Temperatura otoczenia | -20 … 70 °C (głowica czujnika) |
| Temperatura przechowywania | -20 … 85 °C (głowica czujnika) |
| Wilgotność relatywna | 100 % (dopuszczalnej kondensacji) |
| EMC | EN 61000-6-2 (odporność na zakłócenia) EN 61000-6-4 (emitowane zakłócenia) |
| Kategoria ochrony IP | IP67 (EN 60529) |
| Odporność na wstrząsy | 2000 m/s2, 11 ms (EN 60068-2-27) |
| Odporność na wibracje | 200 m/s2, 50 Hz … 2 kHz (EN 60068-2-6) |
(
