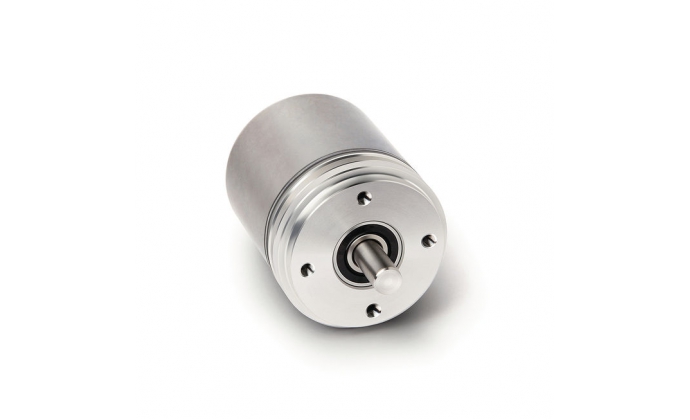

Enkoder absolutny WV36M/SSI
KOD PRODUCENTA: -
KATEGORIA: Absolutne
Producent: SIKO GmbH
Produkt wycofany ze sprzedaży.
W celu doboru zamiennika skontaktuj się z naszym konsultantem.
W celu doboru zamiennika skontaktuj się z naszym konsultantem.
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
Magnetyczny, absolutny wieloobrotowy enkoder obrotowy WV36M / SSI - bez akumulatora, z interfejsem SSI. Dzięki podwójnemu łożyskowaniu kulkowemu, kompaktowej konstrukcji i wolnej od zużycia magnetycznej metodzie pomiaru, WV36M / SSI nadaje się również do pozycjonowania w wymagających warunkach mechanicznych.
- Kompaktowa konstrukcja (średnica 36,5 mm)
- Interfejs SSI
- Stopień ochrony IP65
- Wieloobrotowy bez akumulatora
- Podwójne łożyska kulkowe
- 13-bitowy multi-turn (8192 obrotów)
- 12-bitowy pojedynczy obrót (4096 kroków)
Dane technicze
| Dane mechaniczne | |
| Wałek | stal kwasoodporna |
| Kołnierz | aluminium |
| Obudowa | stal |
| Pędkość | ≤12000 obr./min. |
| Moment bezwładności | ≤30 gcm2 |
| Moment rozruchowy | ≤3 Ncm (przy 20 °C) |
| Stopień obciążenia wału | osiowe ≤ 40 N radialne ≤110 N |
| Waga | ~0.18 kg |
| Dane elektryczne | |
| Napięcie robocze | 4.5 … 30 V DC (reverse polarity protection, for power supply unit according to EN 50178) |
| Wejście mocy | ≤1 W |
| Wejście zegara prędkości SSI | 100 kHz … 2 MHz (≤1200 m; 100 kHz) |
| Interfejs | sterownik linii do RS422 |
| Czas cyklu | ≥25 µs (singleturn) |
| Dane systemowe | |
| Rozdzielczość | 4096 |
| Stopień błędu | 350 year(s) (at 40 °C (MTTF)) |
| Warunki otoczenia pracy | |
| Temperatura otoczenia | -40 … 85 °C |
| Temperatura przechowywania | -40 … 85 °C |
| Wilgotność relatywna | 98 % (ondensacja niedopuszczalna) |
| EMC | EN 61000-6-2 (odporność na zakłócenia) EN 61000-6-4 (emitowane zakłócenia) |
| Kategoria ochrony IP | IP65 (EN 60529) |
| Odporność na wstrząsy | ≤1000 m/s2, 6 ms (EN 60068-2-27) |
| Odporność na wibracje | ≤100 m/s2, 10 Hz … 1 kHz (EN 60068-2-6) |
(
(
