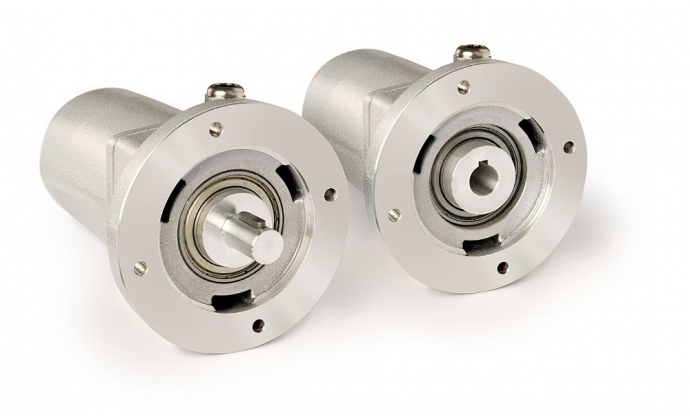

Enkoder przekładniowy GP44
KOD PRODUCENTA: -
KATEGORIA: Potencjometry przekładniowe
Producent: SIKO GmbH
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
- Wyjątkowo odporny na wpływy zewnętrzne
- Wał drążony z pełnym lub nieprzelotowym otworem, max. Ø 20 mm
- Przystosowanie do różnych odległości pomiarowych dzięki szerokiemu zakresowi przełożeń
- Zintegrowane sprzęgło poślizgowe chroniące potencjometr
- Stopień ochrony IP65
- Do 3 przełączników sterowanych krzywką, dowolnie regulowanych
Dane technicze
| Dane mechaniczne | |
| Wałek | aluminium |
| Obudowa | aluminium |
| Przełożenie | 0.2 … 512 |
| Pędkość | ≤500 obr./min. (zależy od transmisji) |
| Stopień obciążenia wału | ≤1000 N (radial, solid shaft) ≤1700 N (axial) |
| Czas życia potencjometru | 1 x 106 obrotów |
| Dane elektryczne | |
| Klasa zasilania | 1 W at 70 °C (≤30 V) |
| Rezystancja | 1, 5, 10 kΩ |
| Tolerancja rezystancji | ±10 % |
| Typowa rezystancja przyłącza | 0.5 % |
| Tolerancja liniowa | ±1 % |
| Wykonanie | hybryda |
| Klasa zasilania | 2 W at 70 °C (≤30 V) |
| Rezystancja | 1, 5, 10 kΩ |
| Tolerancja rezystancji | ±5 % |
| Typowa rezystancja przyłącza | 0.2 % |
| Tolerancja liniowa | ±0.25 % |
| Wykonanie | przewód |
| Klasa zasilania | 2 W at 70 °C (≤30 V) |
| Rezystancja | 1, 5, 10 kΩ |
| Tolerancja rezystancji | ±5 % |
| Typowa rezystancja przyłącza | 0.2 % |
| Tolerancja liniowa | ±0.25 % |
| Wykonanie | hybryda |
| Klasa zasilania | 2 W at 70 °C (≤30 V) |
| Rezystancja | 5, 10 kΩ |
| Tolerancja rezystancji | ±5 % |
| Typowa rezystancja przyłącza | 0.2 % |
| Tolerancja liniowa | ±0.1 % |
| Wykonanie | hybryda |
| Napięcie robocze | 24 V DC ±20 % |
| Prąd wyjściowy | 4 … 20 mA (z obciążeniem ≤500 Ω) |
| Dane systemowe | |
| Zakres pomiarowy | 340° ±5° (pełna długość) (typ potencjometru 01) 360° +10° (typy potencjometru 02, 03, 03/0,1) |
| Warunki otoczenia pracy | |
| Temperatura otoczenia | -20 … 80 °C |
| Wilgotność relatywna | kondensacja niedopuszczalna |
| EMC | EN 61000-6-2 (odporność na zakłócenia) EN 61000-6-4 (emitowane zakłócenia) |
| Kategoria ochrony IP | IP52 (EN 60529) |
(
