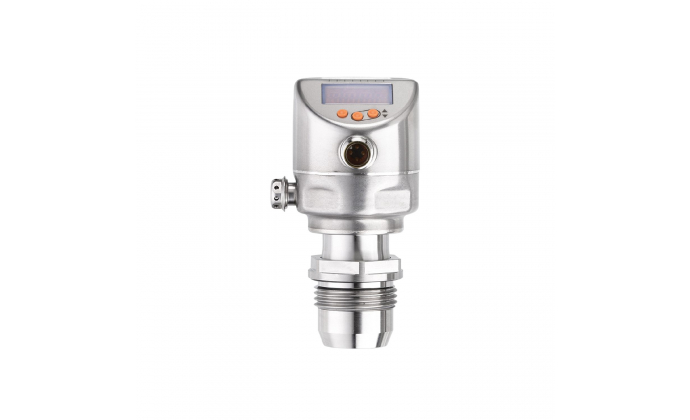

| Liczba wejść i wyjść |
Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
| Zakres pomiarowy |
| -50...400 mbar | -20...160.6 inH2O | -5...40 kPa |
|
| Złącze procesowe |
threaded connection G 1 external thread sealing cone Attention: The unit must only be installed in a process connection for G1 sealing cone.; The G1A sealing cone of the unit is only suited for adapters with metal end stop. |
| Cechy szczególne |
Pozłacane styki |
| Aplikacja |
flush mountable for the food and beverage industry |
| Media |
Media lepkie i zawiesiny; ciecze i gazy |
| Temperatura mediów [°C] |
-25...150 |
| Minimalne ciśnienie niszczące |
| 30000 mbar | 12044 inH2O | 3000 kPa |
|
| Ciśnienie znamionowe |
| 8000 mbar | 3200 inH2O | 800 kPa |
|
| Odporność na próżnię [mbar] |
-1000 |
| Rodzaj ciśnienia |
ciśnienie względne; podciśnienie |
| Brak martwej strefy |
tak |
| MAWP (dla zastosowań zgodnych z CRN) [bar] |
8 |
| Min. rezystancja izolacji [MΩ] |
100; (500 V DC) |
| Klasa ochrony |
III |
| Ochrona przed odwrotną polaryzacją |
tak |
| Zintegrowany watchdog |
tak |
| Napięcie robocze [V] |
20...30 DC |
| Pobór prądu [mA] |
3.5...21.5 |
| Opóźnienie załączenia [s] |
< 1 |
| Napięcie robocze [V] |
18...30 DC |
| Pobór prądu [mA] |
5...45; (430 bei max. Laststrom) |
| Opóźnienie załączenia [s] |
< 0.5 |
| Liczba wejść i wyjść |
Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
| Całkowita liczba wyjść |
2 |
| Sygnał wyjściowy |
switching signal; analogue signal; IO-Link |
| Projekt elektryczny |
PNP/NPN |
| Liczba wyjść cyfrowych |
2 |
| Funkcja wyjścia |
normalnie otwarty / zamknięty; (parametryzowalna) |
| Liczba wyjść analogowych |
1 |
| Analogowe wyjście prądowe [mA] |
4...20, odwracalny; (skalowany) |
| Zabezpieczenie przed zwarciem |
tak |
| Typ zabezpieczenia przed zwarciem |
impulsowe |
| Zabezpieczenie przed przeciążeniem |
tak |
| Max. obciążenie [Ω] |
300 |
| Maks. spadek napięcia wyjścia przełączającego DC [V] |
2 |
| Stała wartość natężenia prądu wyjściowego przełączania DC [mA] |
100 |
| Częstotliwość przełączania DC [Hz] |
125 |
| Max. obciążenie [Ω] |
(Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
| Zakres pomiarowy |
| -50...400 mbar | -20...160.6 inH2O | -5...40 kPa |
|
| Punkt przełączania SP |
| -49.4...400 mbar | -19.8...160.6 inH2O | -4.94...40 kPa |
|
| Punkt resetowania rP |
| -50...399.4 mbar | -20.1...160.3 inH2O | -5...39.94 kPa |
|
| Analogowy punkt początkowy |
| -50...320 mbar | -20.1...128.5 inH2O | -5...32 kPa |
|
| Analogowy punkt końcowy |
| 30...400 mbar | 12...160.6 inH2O | 3...40 kPa |
|
| Min. różnica między SP a rP |
| 0.6 mbar | 0.3 inH2O | 0.06 kPa |
|
| W krokach co |
| 0.1 mbar | 0.1 inH2O | 0.01 kPa |
|
| Ustawienia fabryczne |
| | SP1 =100 mbar | rP1 = 92 mbar | | | SP2 = 300 mbar | rP2 = 292 mbar | | | ASP = 0.00 mbar | AEP = 400 mbar | | | dAP = 2.00 s | dAA =2.00 s |
|
| Zakres pomiarowy |
| -25...150 °C | -13...302 °F |
|
| Dokładność punktu przełączania [% zakresu] |
< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) |
| Powtarzalność [% zakresu] |
< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchylenie standardowe [% zakresu] |
< ± 0,2; (DIN IEC EN 62828-1 incl. zero point and span error, non-linearity, hysteresis; Turn down 1:1) |
| Odchylenie liniowości [% zakresu] |
< ± 0,15; (pomniejszenie 1:1) |
| Odchylenie histerezy [% zakresu] |
< ± 0,15; (pomniejszenie 1:1) |
| Stabilność długoterminowa [% zakresu] |
< ± 0,1; (Turn down 1:1; na rok) |
| Total deviation over temperature range |
| Temperature range | total deviation |
|---|
| -25...15 °C | Characteristics deviation ± 0,1 % of the span / 10 K | | 15...80 °C | Characteristics deviation | | 80...150 °C | Characteristics deviation ± 0,15 % of the span / 10 K |
|
| Uwagi dotyczące dokładności / odchylenia |
for further details see section Diagrams and graphs |
| Dokładność [K] |
± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) |
| Powtarzalność [K] |
± 0,2 |
| Resolution [K] |
0.2 |
| Damping process value dAP [s] |
0...99.99 |
| Tłumienie dla wyjścia analogowego dAA [s] |
0...99.99 |
| Czas reakcji wyjścia analogowego [ms] |
30 |
| Min. czas odpowiedzi wyjścia przełączającego (dAP) [ms] |
3 |
| Czas reakcji wyjścia analogowego [ms] |
7 |
| Dynamiczna odpowiedź T05 / T09 [s] |
< 35 / < 135; (DIN EN 60751 water ; &rt; 0,9 m/s) |
| Interfejs komunikacyjny |
IO-Link |
| Rodzaj transmisji |
COM2 (38,4 kBaud) |
| Wersja IO-Link |
1.1 |
| StandardSDCI |
IEC 61131-9 |
| Profile |
Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| Tryb SIO |
tak |
| Wymagany typ portu głównego |
A |
| Min. czas cyklu procesu [ms] |
5.6 |
| Rozdzielczość IO-Link - ciśnienie [mbar] |
0.02 |
| IO-Link resolution temperature [K] |
0.2 |
| IO-Link process data (cyclical) |
| function | bit length |
|---|
| pressure | 32 | | temperature | 32 | | device status | 4 | | binary switching information | 2 |
|
| Funkcje IO-Link (acykliczne) |
application specific tag; internal temperature; operating hours counter; switching cycles counter; Pressure peak counter |
| Obsługiwane identyfikatory urządzeń |
| Type of operation | DeviceID |
|---|
| default | 1189 |
|
| Temperatura otoczenia [°C] |
-25...80 |
| Temperatura przechowywania [° C] |
-40...100 |
| Ochrona |
IP 67; IP 68; IP 69K |
| EMC |
|
| Odporność na wstrząsy |
| DIN EN 60068-2-27 | 50 g (11 ms) |
|
| Odporność na wibracje |
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| MTTF [lata] |
214 |
| Note on approval |
| factory certificate available as download at www.factory-certificate.ifm |
|
| Zatwierdzenie UL |
| UL Approval no. | J049 | | File number UL | E174189 |
|
| Waga [g] |
395 |
| Materiały |
stal nierdzewna (1.4404 / 316L); FKM; PTFE; PBT; PEI; PFA |
| Materiały części w kontakcie z medium |
ceramics (99.9 % Al2O3); stainless steel (1.4435 / 316L); surface characteristics: Ra < 0,4 / Rz 4; PTFE |
| Min. liczba cykli ciśnienia |
100 millionów |
| Moment dokręcania [Nm] |
20 |
| Złącze procesowe |
threaded connection G 1 external thread sealing cone Attention: The unit must only be installed in a process connection for G1 sealing cone.; The G1A sealing cone of the unit is only suited for adapters with metal end stop. |
| Wyświetlacz |
| Display unit | LED, green | | switching status | LED, yellow | | function display | alphanumeric display, 4-digit | | measured values | alphanumeric display, 4-digit |
|
| Wyświetlacz |
mbar; kPa; inH2O; mmWS |
| Sztuk w opakowaniu |
1 szt. |
| Połączenie |
Connector: 1 x M12; coding: A; Contacts: gold-plated |
| ambient temperature influence on the accuracy |
| X | temperature |
|---|
| Y | total deviation |
|---|
|
